স্ট্যান্ডার্ড ও স্মার্ট 8S BMS ওয়্যারিং টিউটোরিয়াল
১২ নিন উদাহরণস্বরূপ সিরিজ এবং ১২টি প্যারালাল ১৮৬৫০ ব্যাটারি প্যাক

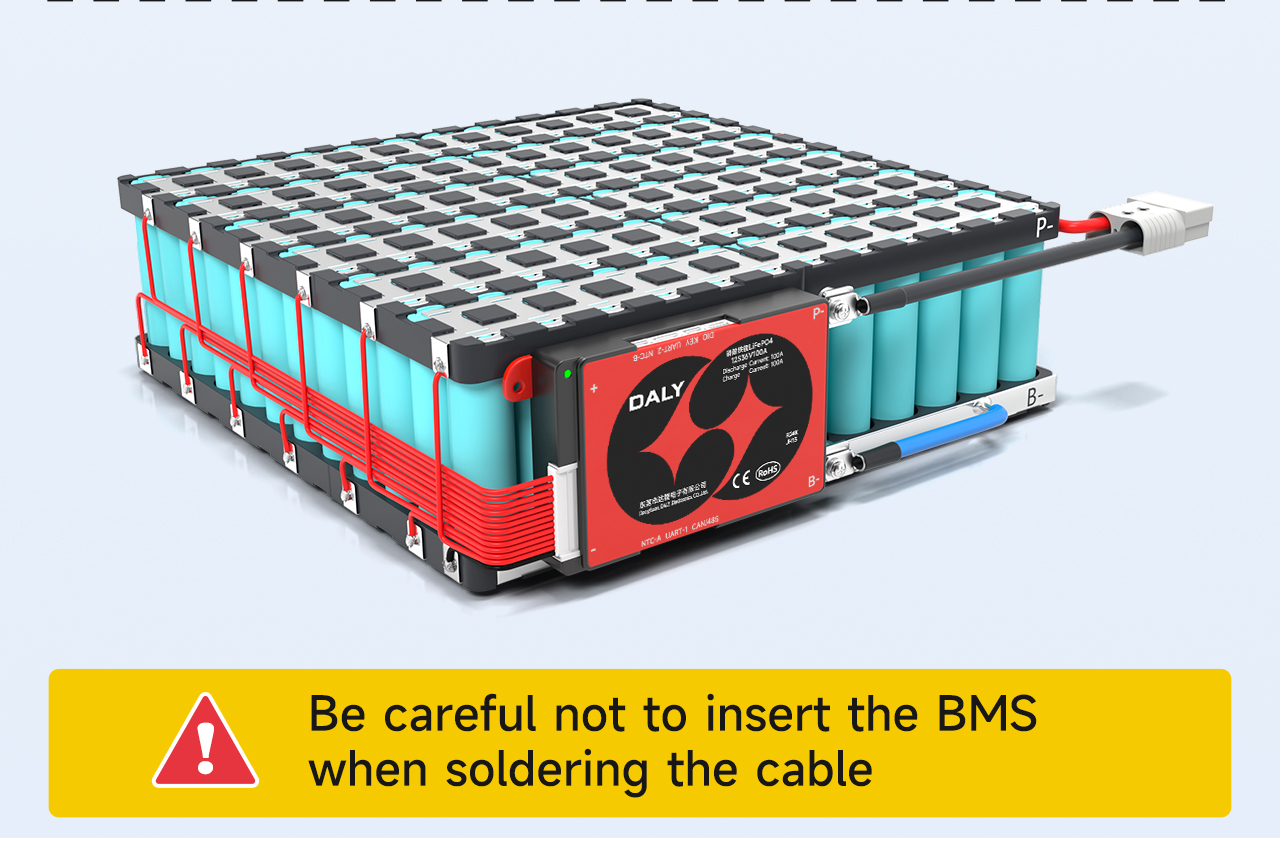

ক্যাবল সোল্ডারিং করার সময় বিএমএস (BMS) যেন প্রবেশ না করে সেদিকে খেয়াল রাখুন।

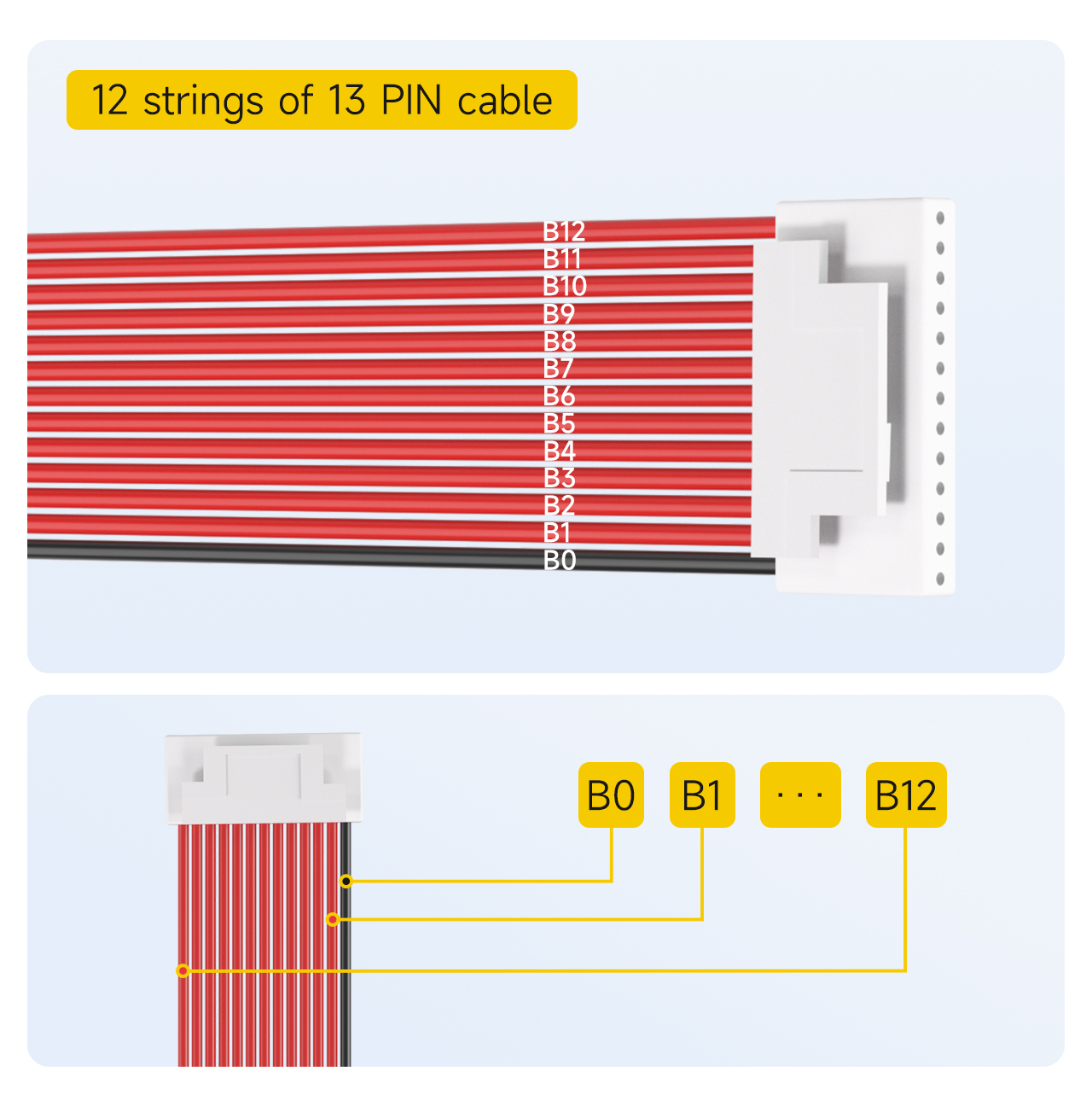

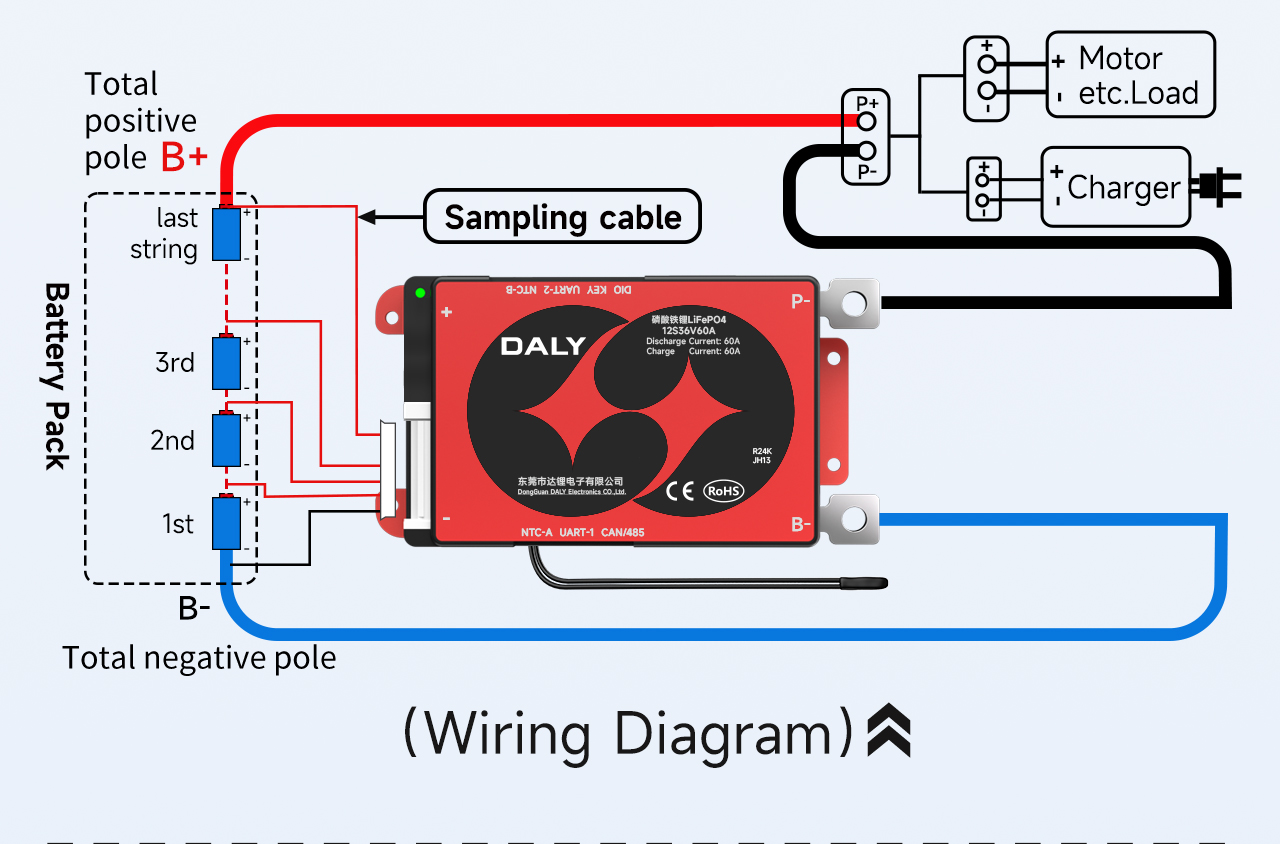

১. স্যাম্পলিং লাইনগুলোর ক্রম চিহ্নিত করুন।
12 স্ট্রিং13পিন কেবল
দ্রষ্টব্য: ডিফল্ট স্যাম্পলিং কেবলের জন্য12-স্ট্রিং বিএমএস কনফিগারেশন হল13পিন।
কালো তারটিকে B0 হিসেবে চিহ্নিত করুন।
কালো তারের পাশের প্রথম লাল তারটিকে B1 হিসাবে চিহ্নিত করা হয়েছে।
(এবং এভাবেই ক্রমানুসারে চিহ্নিত)
শেষ লাল তারটি পর্যন্ত, যা B হিসাবে চিহ্নিত।12.

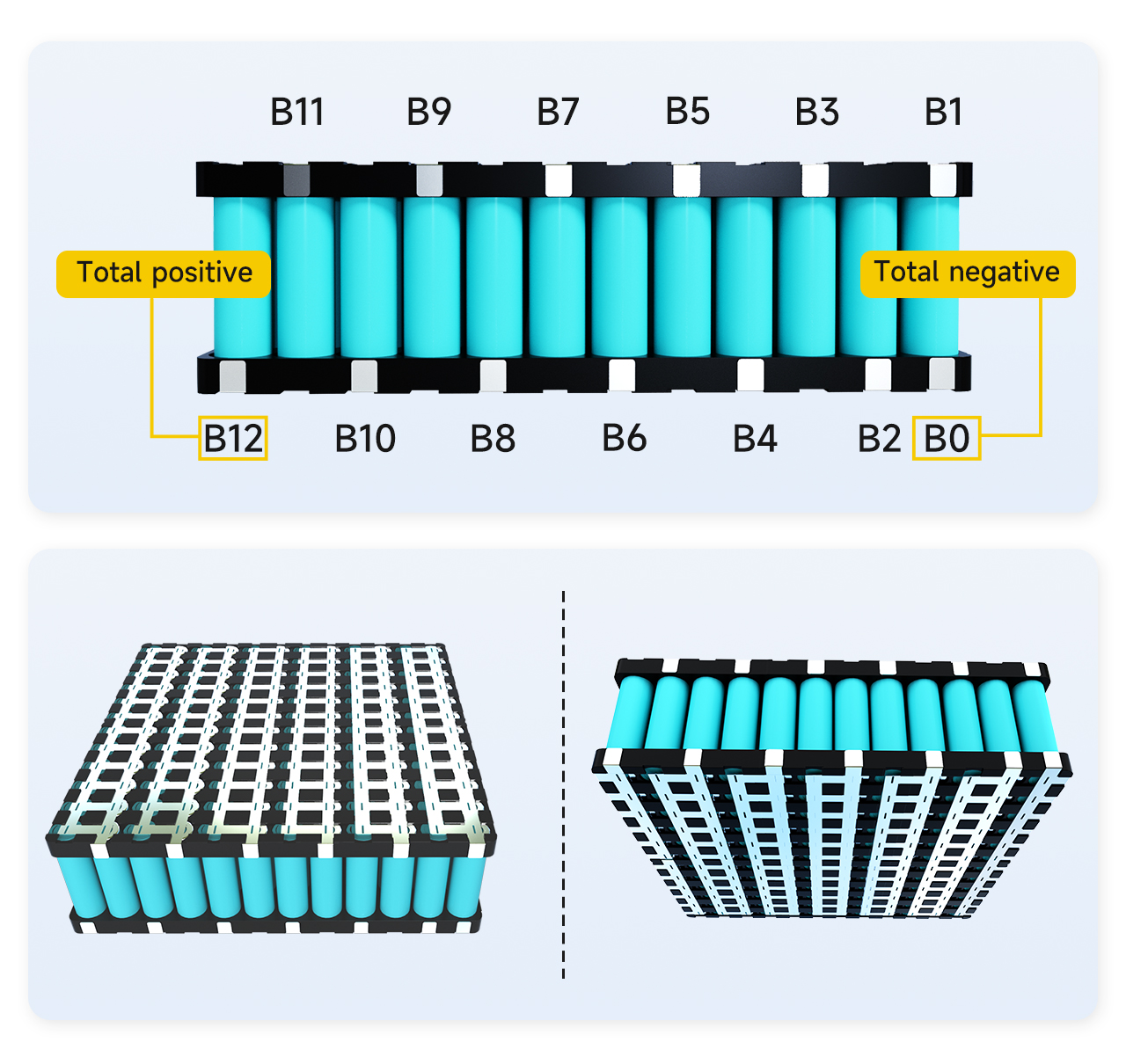

২. ব্যাটারি ঝালাই করার স্থানগুলোর ক্রম চিহ্নিত করুন।
কেবলের সংশ্লিষ্ট ওয়েল্ডিং পয়েন্টের অবস্থান খুঁজে বের করতে, প্রথমে ব্যাটারির উপর সংশ্লিষ্ট পয়েন্টের অবস্থানটি চিহ্নিত করুন।
১. ব্যাটারি প্যাকের মোট ঋণাত্মক মেরু B0 হিসাবে চিহ্নিত করা হয়।
২. প্রথম ব্যাটারি সারির ধনাত্মক মেরু এবং দ্বিতীয় ব্যাটারি সারির ঋণাত্মক মেরুর মধ্যকার সংযোগকে B1 হিসেবে চিহ্নিত করা হয়েছে।
৩. দ্বিতীয় ব্যাটারি সারির ধনাত্মক মেরু এবং তৃতীয় ব্যাটারি সারির ঋণাত্মক মেরুর মধ্যকার সংযোগকে B2 দ্বারা চিহ্নিত করা হয়েছে।
... (এবং আরও অনেক কিছু)
12ধনাত্মক মেরুর মধ্যে সংযোগ11ব্যাটারি স্ট্রিং এবং এর ঋণাত্মক মেরু12ব্যাটারি স্ট্রিংটি B হিসাবে চিহ্নিত করা হয়েছে।১১.
১৩. ১২তম ব্যাটারি স্ট্রিং-এর ধনাত্মক ইলেকট্রোডকে B12 হিসাবে চিহ্নিত করা হয়েছে।
দ্রষ্টব্য: যেহেতু ব্যাটারি প্যাকে মোট ১২টি স্ট্রিং রয়েছে, তাই B12 হলো ব্যাটারি প্যাকটির মোট পজিটিভ পোল। যদি B12 ব্যাটারি প্যাকটির মোট পজিটিভ স্টেজ না হয়, তবে এটি প্রমাণ করে যে চিহ্নিতকরণের ক্রম ভুল, এবং এটি অবশ্যই পুনরায় পরীক্ষা করে চিহ্নিত করতে হবে।

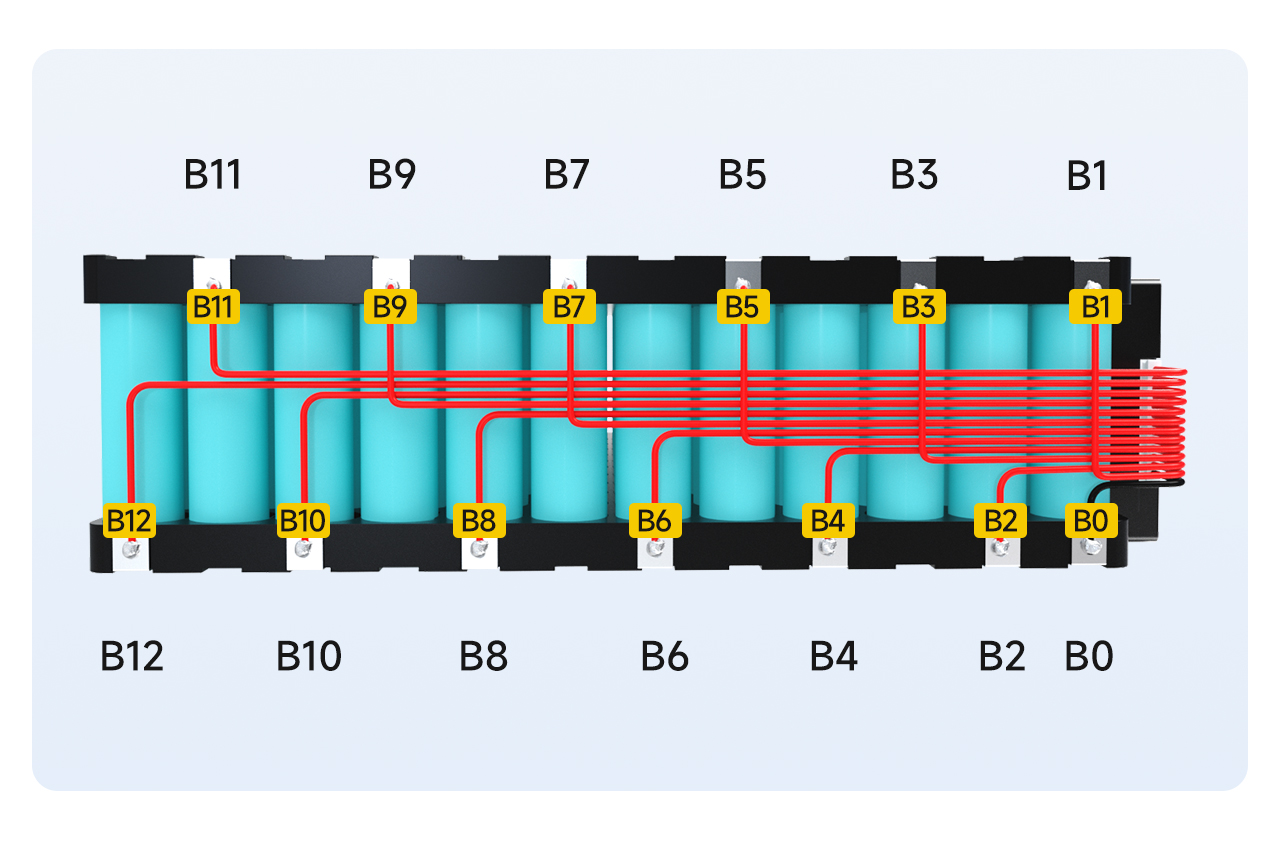

Ⅲ. ঝালাই এবং তারের
১. কেবলের B0 প্রান্তটি ব্যাটারির B0 অবস্থানে ঝালাই করা হয়।
২. B1 কেবলটি ব্যাটারির B1 অবস্থানে সোল্ডার করা হয়।
... (এবং এভাবেই পর্যায়ক্রমে ঝালাই করা চলতে থাকে)
১৩. B12 কেবলটি ব্যাটারির B12 অবস্থানে সোল্ডার করা হয়।

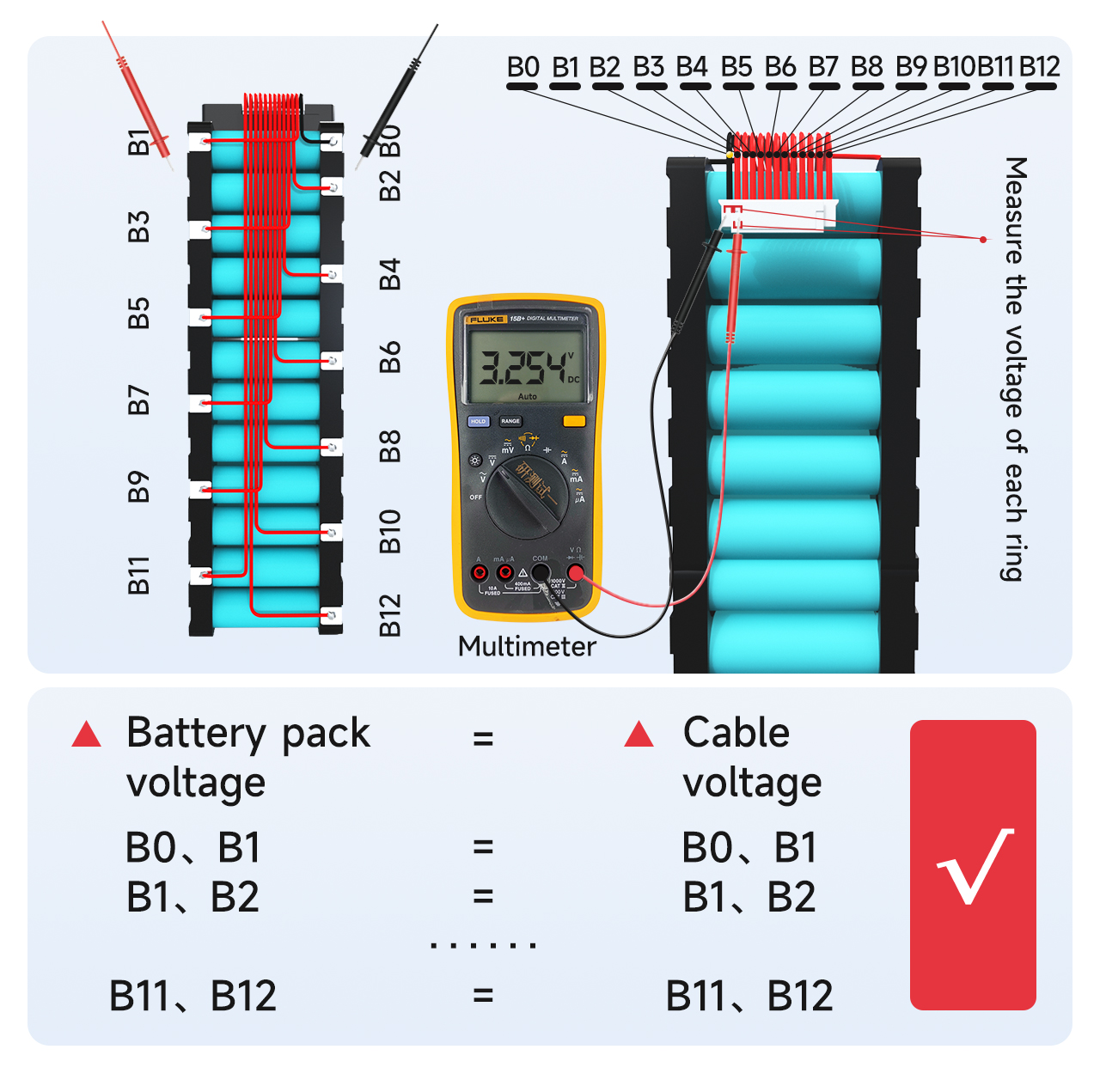

৪. সনাক্তকরণ ভোল্টেজ
ক্যাবলগুলো সঠিক ভোল্টেজ সংগ্রহ করছে কিনা তা নিশ্চিত করতে একটি মাল্টিমিটার দিয়ে পাশাপাশি ক্যাবলগুলোর মধ্যে ভোল্টেজ পরিমাপ করুন।
১. কেবল B0 থেকে B1-এর ভোল্টেজ এবং ব্যাটারি প্যাক B0 থেকে B1-এর ভোল্টেজ সমান কিনা তা পরিমাপ করুন। যদি সমান হয়, তবে এটি প্রমাণ করে যে ভোল্টেজ সংগ্রহ সঠিক। যদি সমান না হয়, তবে এটি প্রমাণ করে যে সংগ্রহ লাইনটি দুর্বলভাবে ঝালাই করা হয়েছে এবং কেবলটি পুনরায় ঝালাই করা প্রয়োজন। একইভাবে, অন্যান্য স্ট্রিংগুলির ভোল্টেজ সঠিকভাবে সংগ্রহ করা হয়েছে কিনা তা পরিমাপ করুন।
২. প্রতিটি স্ট্রিং-এর ভোল্টেজ পার্থক্য ১ ভোল্টের বেশি হওয়া উচিত নয়। যদি এটি ১ ভোল্টের বেশি হয়, তার মানে ওয়্যারিং-এ কোনো সমস্যা আছে এবং তা শনাক্ত করার জন্য আপনাকে পূর্ববর্তী ধাপটি পুনরায় করতে হবে।

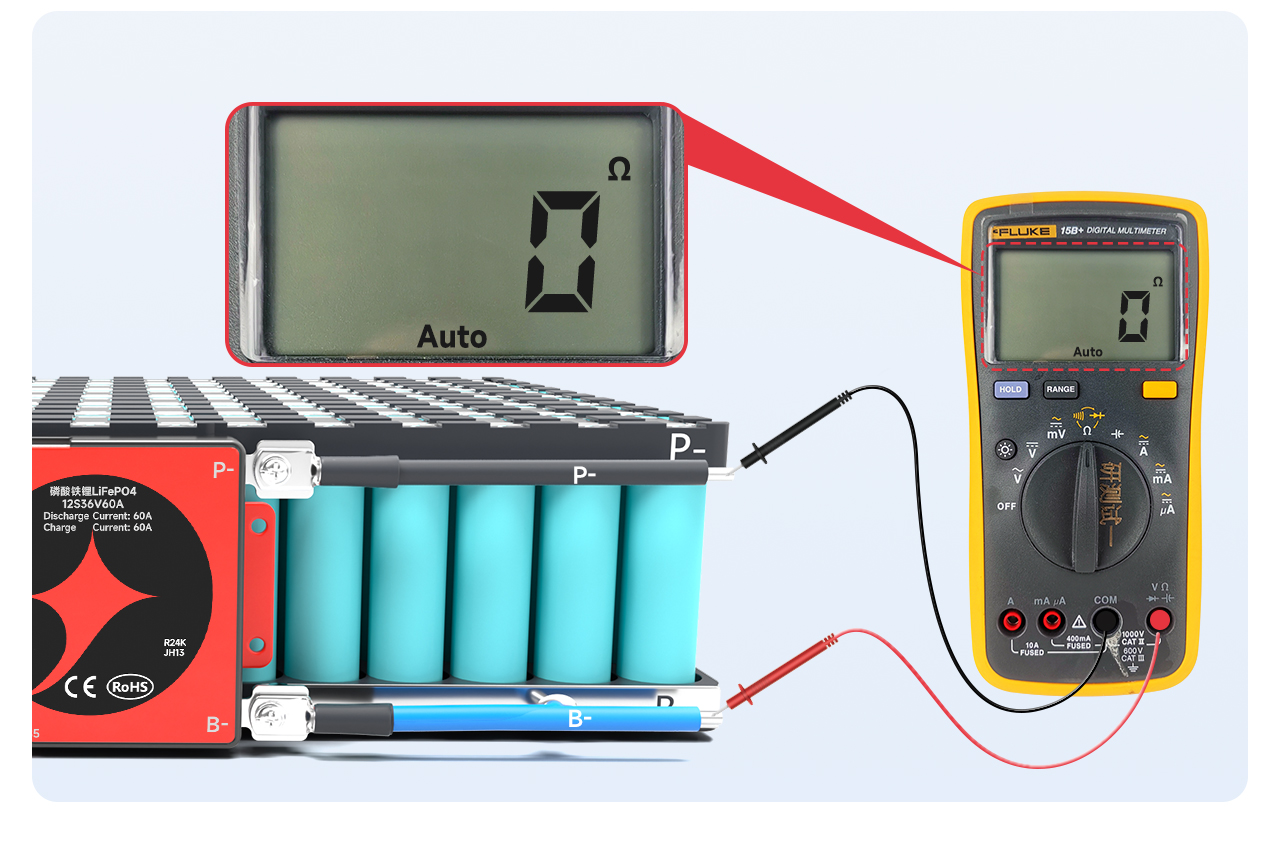

৫. বিএমএস-এর গুণমান সনাক্তকরণ
বিএমএস (BMS) প্লাগ ইন করার আগে সর্বদা নিশ্চিত হয়ে নিন যে সঠিক ভোল্টেজ শনাক্ত হয়েছে।
মাল্টিমিটারকে অভ্যন্তরীণ রোধের স্তরে সেট করুন এবং B- ও P- এর মধ্যে অভ্যন্তরীণ রোধ পরিমাপ করুন। যদি অভ্যন্তরীণ রোধটি সংযুক্ত থাকে, তবে এটি প্রমাণ করে যে BMS-টি ভালো আছে।
দ্রষ্টব্য: আপনি অভ্যন্তরীণ রোধের মান দেখে পরিবাহিতা বিচার করতে পারেন। অভ্যন্তরীণ রোধের মান ০Ω হলে, তার মানে পরিবাহিতা আছে। মাল্টিমিটারের ত্রুটির কারণে, সাধারণত ১০Ω-এর কম হলে পরিবাহিতা বোঝায়; আপনি মাল্টিমিটারটিকে বাজার (buzzer)-এও সেট করতে পারেন। একটি বিপ বিপ শব্দ শোনা যাবে।
বিজ্ঞপ্তি:
১. সফট সুইচযুক্ত বিএমএস-এর ক্ষেত্রে, সুইচটি বন্ধ থাকা অবস্থায় এর পরিবাহিতার দিকে মনোযোগ দিতে হবে।
২. যদি বিএমএস (BMS) চালু না থাকে, তাহলে পরবর্তী ধাপটি থামিয়ে দিন এবং পরবর্তী পদক্ষেপের জন্য বিক্রয় কর্মীদের সাথে যোগাযোগ করুন।

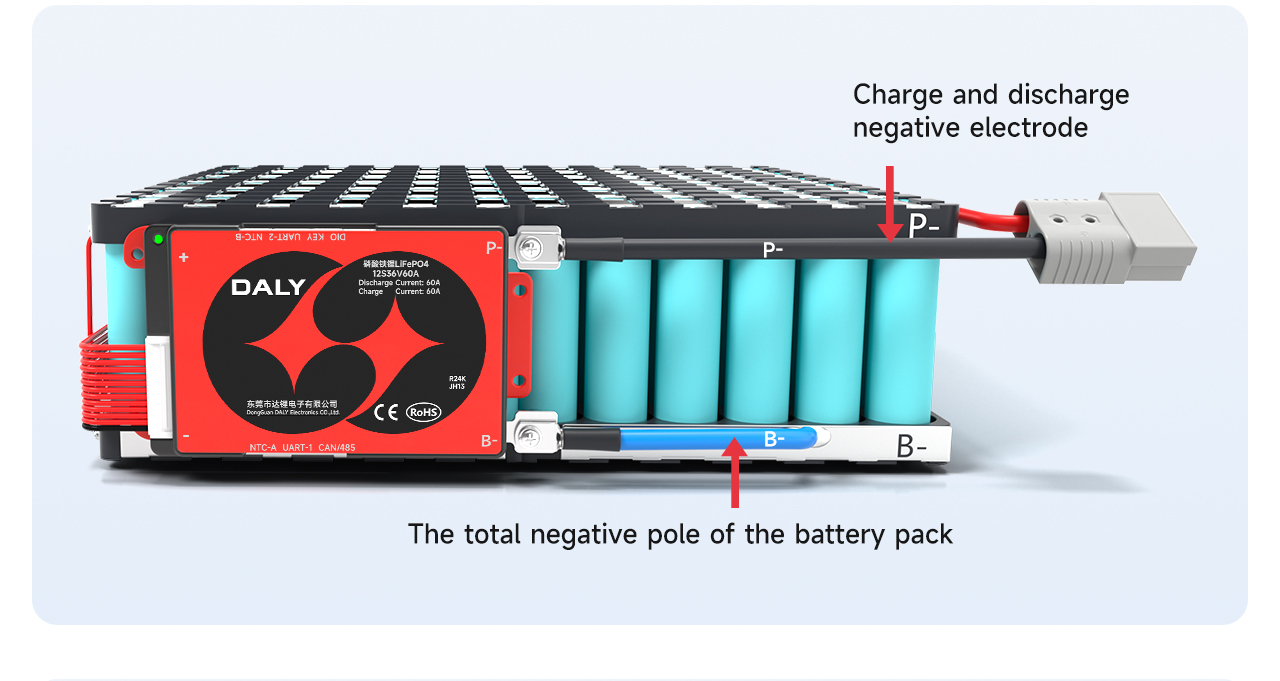

৬. আউটপুট লাইন সংযুক্ত করুন

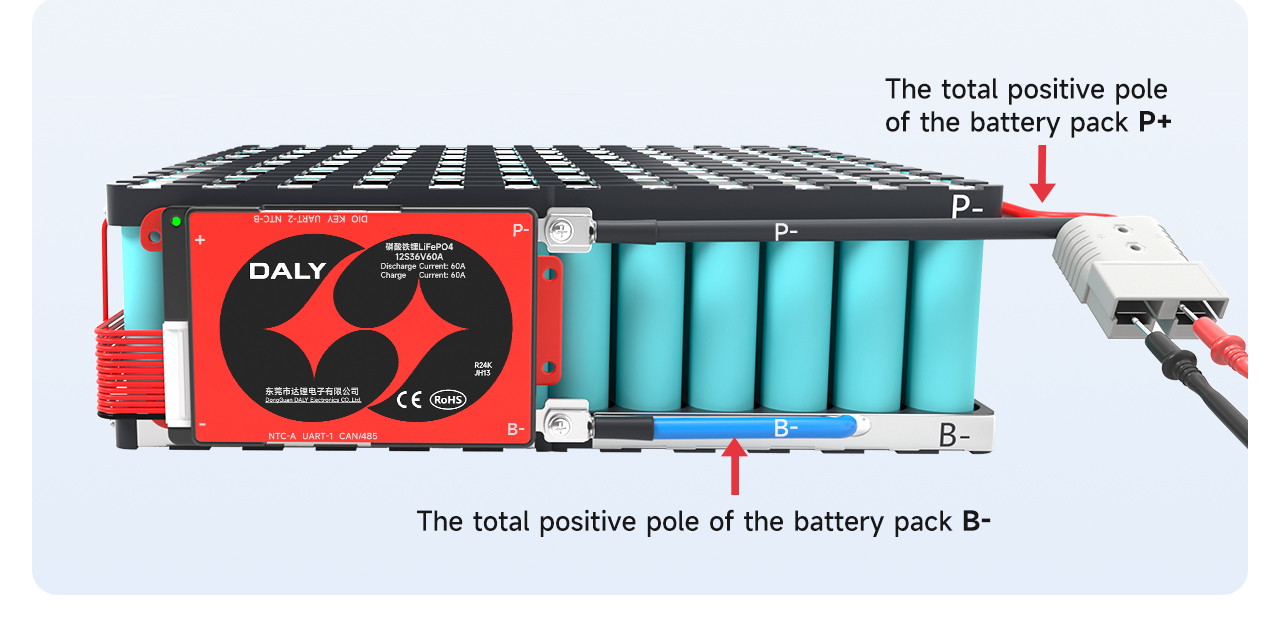

বিএমএস (BMS) স্বাভাবিক আছে কিনা তা নিশ্চিত করার পর, বিএমএস-এর নীল B- তারটি ব্যাটারি প্যাকের মোট নেগেটিভ B- প্রান্তের সাথে সোল্ডার করুন। বিএমএস-এর P-লাইনটি চার্জ এবং ডিসচার্জের নেগেটিভ পোলের সাথে সোল্ডার করা হয়।
ঝালাই করার পরে, ওভার বিএমএস-এর ভোল্টেজ ব্যাটারির ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন।
ওভার-বোর্ড ভোল্টেজ সনাক্ত করুন: (B-, P+) ভোল্টেজ = (P-, P+) ভোল্টেজ
চার্জিং এবং ডিসচার্জিংয়ের ধনাত্মক মেরু ব্যাটারি প্যাকের মোট ধনাত্মক মেরুর সাথে সরাসরি সংযুক্ত থাকে।
দ্রষ্টব্য: স্প্লিট বিএমএস-এর চার্জিং পোর্ট এবং ডিসচার্জ পোর্ট আলাদা থাকে, এবং অতিরিক্ত সি-লাইন (সাধারণত হলুদ রঙ দ্বারা নির্দেশিত) চার্জারের নেগেটিভ পোলের সাথে সংযোগ করতে হবে; পি-লাইনটি ডিসচার্জের নেগেটিভ পোলের সাথে সংযুক্ত করা হয়।

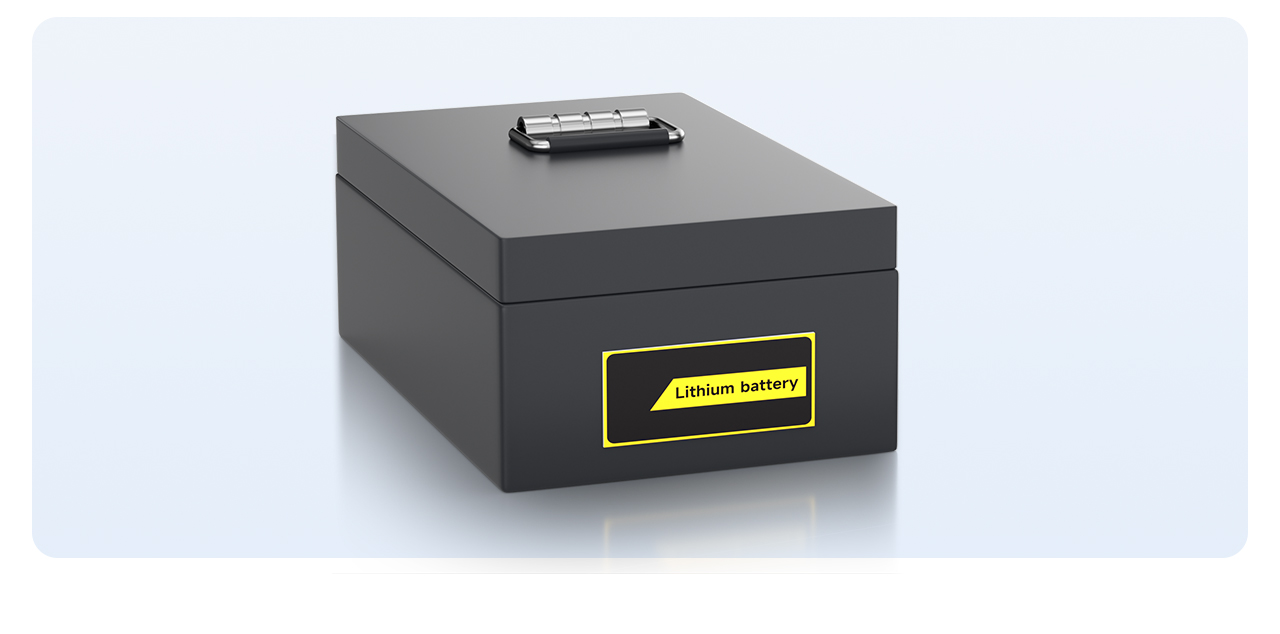

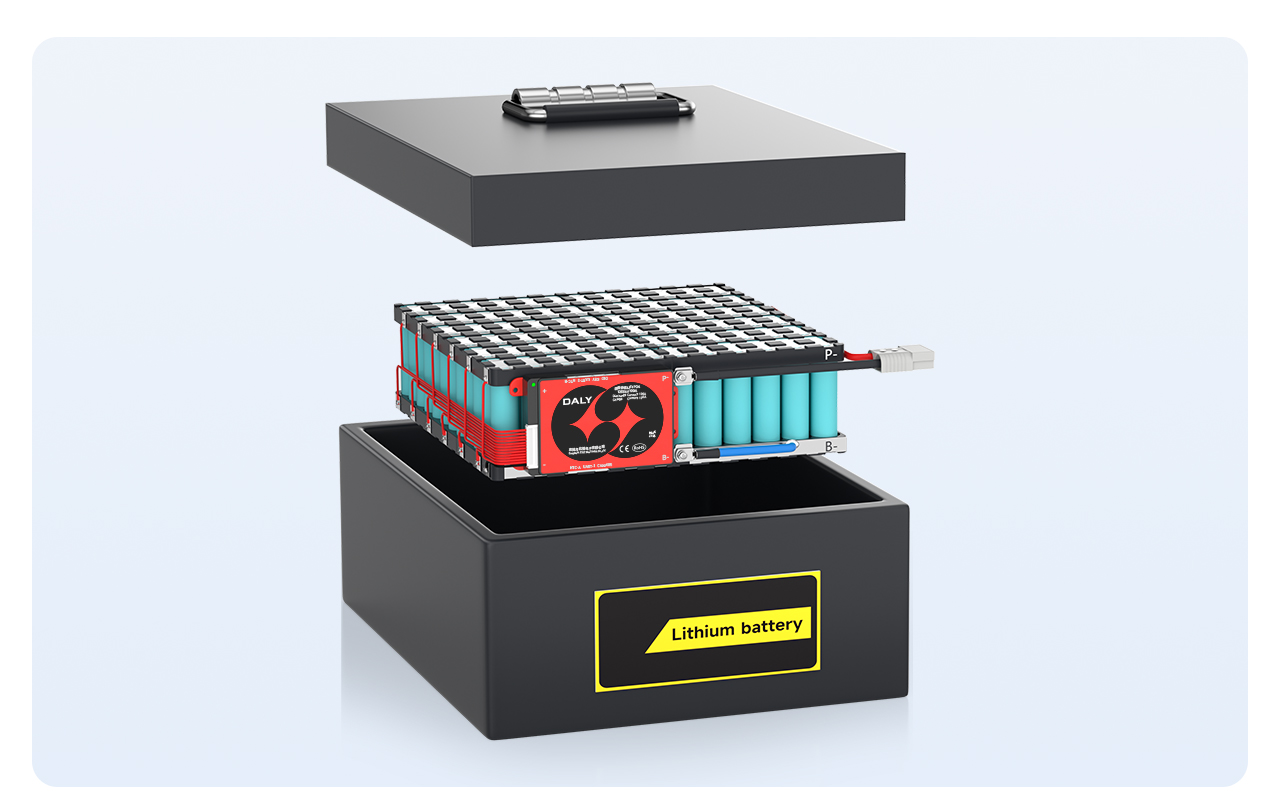

অবশেষে, ব্যাটারি প্যাকটি ব্যাটারি বক্সের ভিতরে রাখুন, এবং একটি সম্পূর্ণ ব্যাটারি প্যাক তৈরি হয়ে যাবে।
