স্ট্যান্ডার্ড এবং স্মার্ট 3S বিএমএস ওয়্যারিং টিউটোরিয়াল

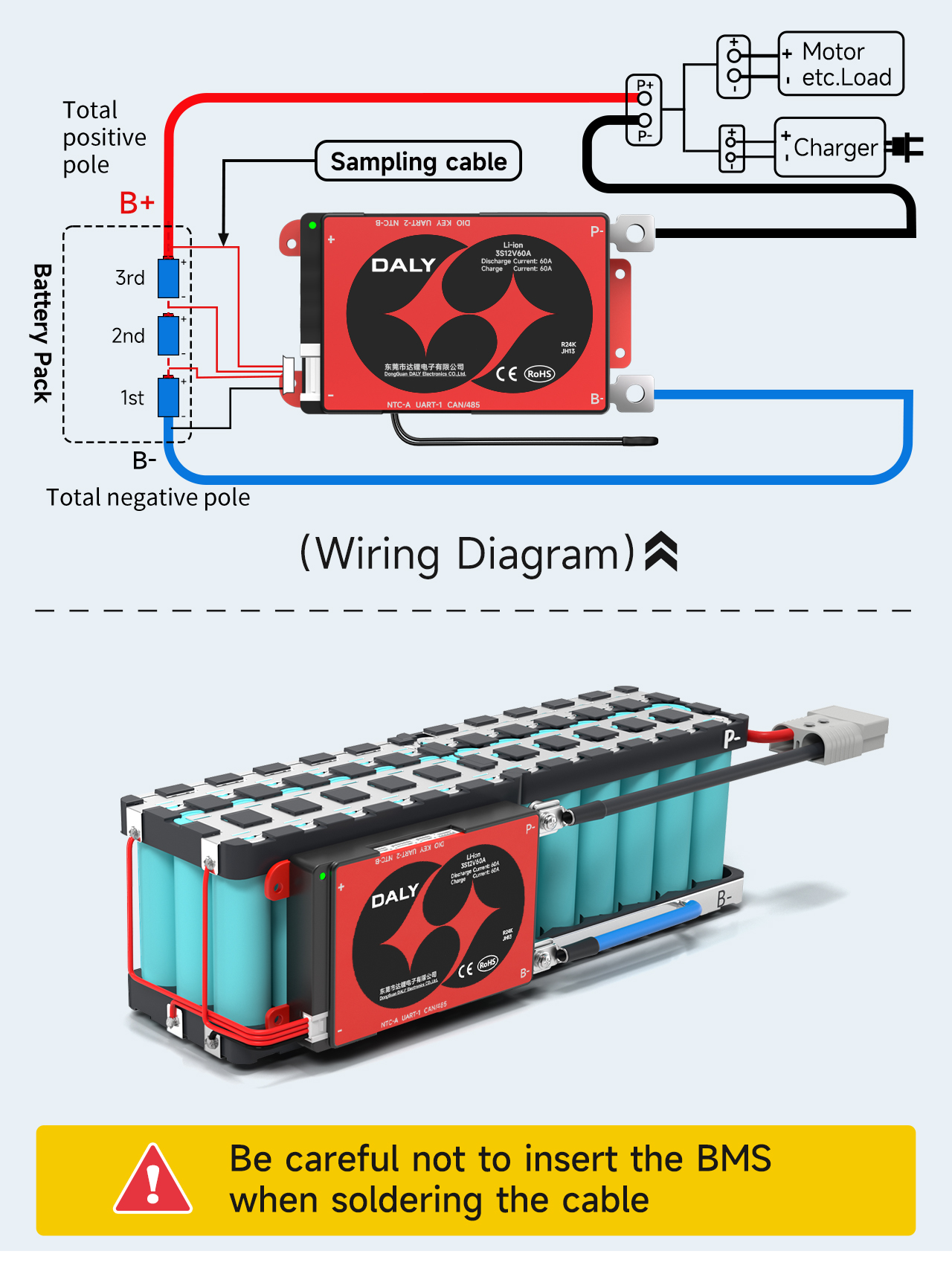

ক3S12Pএকটি উদাহরণ হিসাবে 18650 ব্যাটারি প্যাক।
তারের সোল্ডারিং করার সময় প্রতিরক্ষামূলক বোর্ড না ঢোকাতে সতর্ক থাকুন।
Ⅰনমুনা লাইনের ক্রম চিহ্নিত করুন

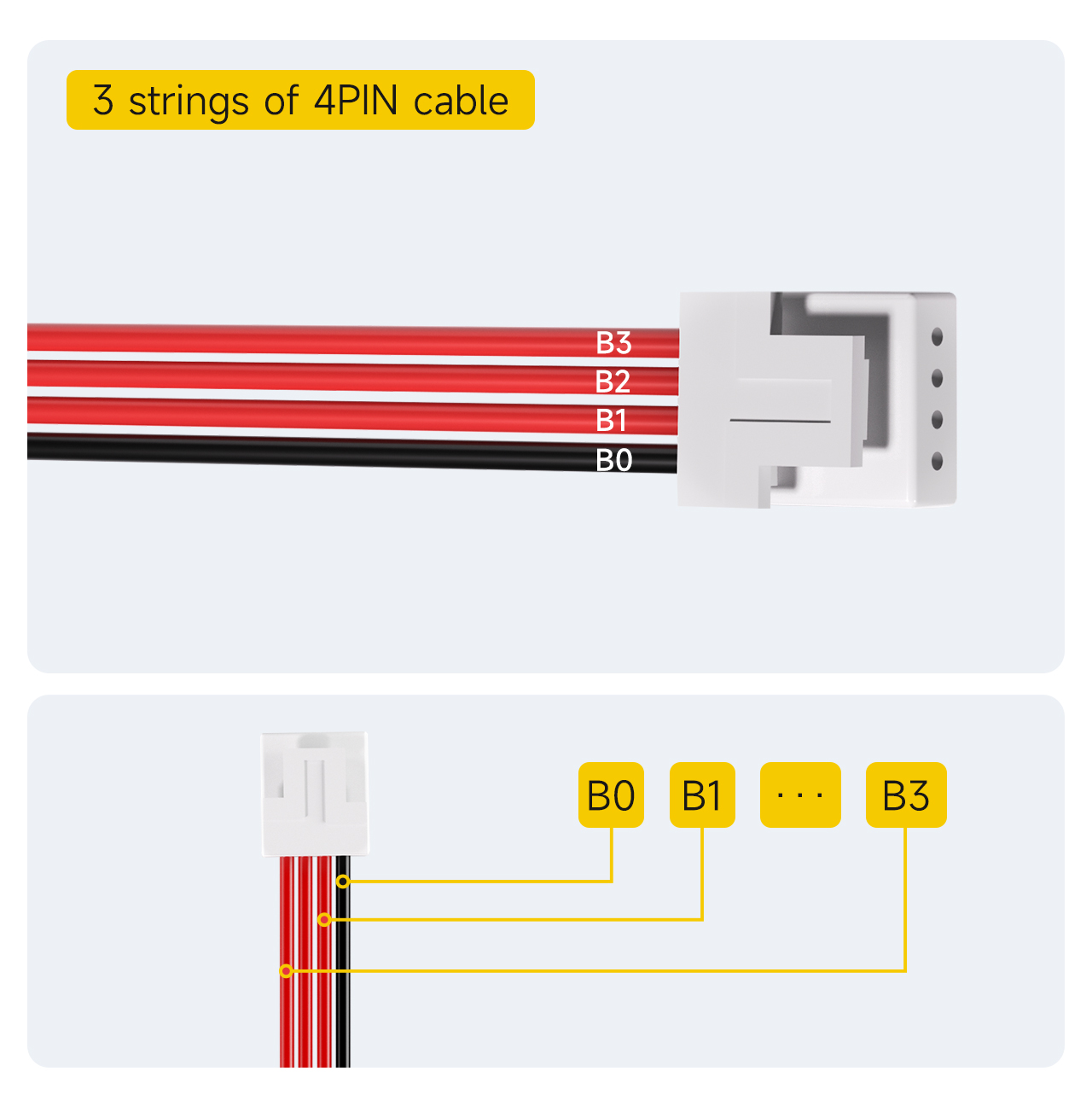

4PIN সহ 3S BMS
দ্রষ্টব্য: 3-স্ট্রিং সুরক্ষা বোর্ড কনফিগারেশনের জন্য ডিফল্ট স্যাম্পলিং কেবল হল 4PIN।
1. কালো তারটিকে B0 হিসাবে চিহ্নিত করুন৷
2. কালো তারের পাশের প্রথম লাল তারটি B1 হিসাবে চিহ্নিত।
... (এবং তাই, ক্রমানুসারে চিহ্নিত)
4. শেষ লাল তারের আগ পর্যন্ত, B3 হিসাবে চিহ্নিত।

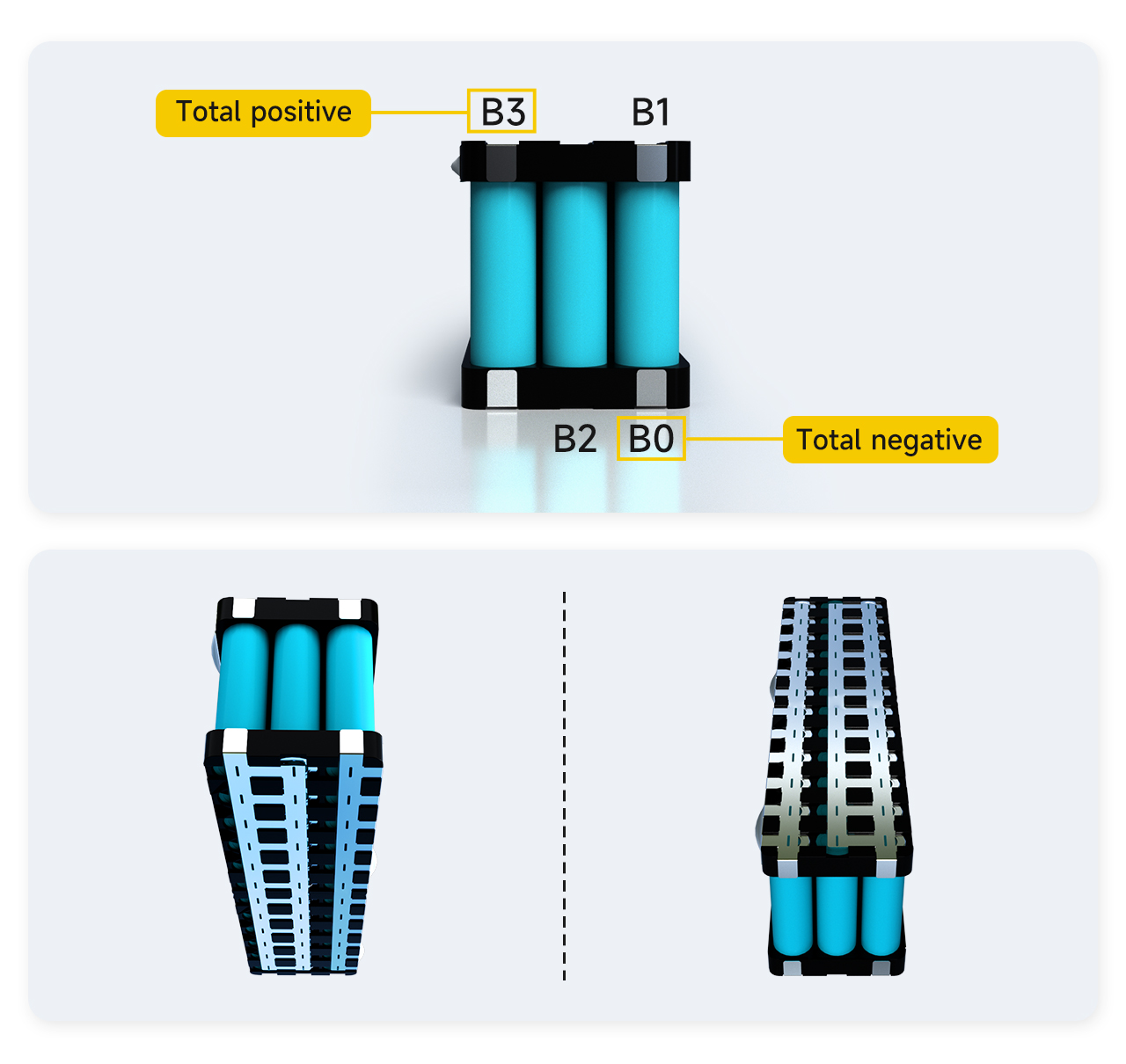

Ⅱব্যাটারি ওয়েল্ডিং পয়েন্টের ক্রম চিহ্নিত করুন
তারের সংশ্লিষ্ট ওয়েল্ডিং পয়েন্টের অবস্থান খুঁজুন, প্রথমে ব্যাটারিতে সংশ্লিষ্ট বিন্দুর অবস্থান চিহ্নিত করুন।
1. ব্যাটারি প্যাকের মোট নেতিবাচক মেরুটি B0 হিসাবে চিহ্নিত করা হয়েছে৷
2. ব্যাটারির প্রথম স্ট্রিংয়ের ধনাত্মক মেরু এবং ব্যাটারির দ্বিতীয় স্ট্রিংয়ের ঋণাত্মক মেরুটির মধ্যে সংযোগটি B1 হিসাবে চিহ্নিত করা হয়েছে।
3. ব্যাটারির দ্বিতীয় স্ট্রিংয়ের ধনাত্মক মেরু এবং ব্যাটারির তৃতীয় স্ট্রিংয়ের ঋণাত্মক মেরুটির মধ্যে সংযোগটি B2 হিসাবে চিহ্নিত করা হয়েছে।
4. 3 তম ব্যাটারি স্ট্রিং এর ধনাত্মক ইলেক্ট্রোড B3 হিসাবে চিহ্নিত করা হয়েছে।
দ্রষ্টব্য: যেহেতু ব্যাটারি প্যাকটিতে মোট 3টি স্ট্রিং রয়েছে, তাই B3 হল ব্যাটারি প্যাকের মোট ইতিবাচক মেরু।যদি B3 ব্যাটারি প্যাকের মোট ইতিবাচক পর্যায় না হয়, তাহলে এটি প্রমাণ করে যে চিহ্নিত করার ক্রমটি ভুল, এবং এটিকে আবার চেক করে চিহ্নিত করতে হবে।

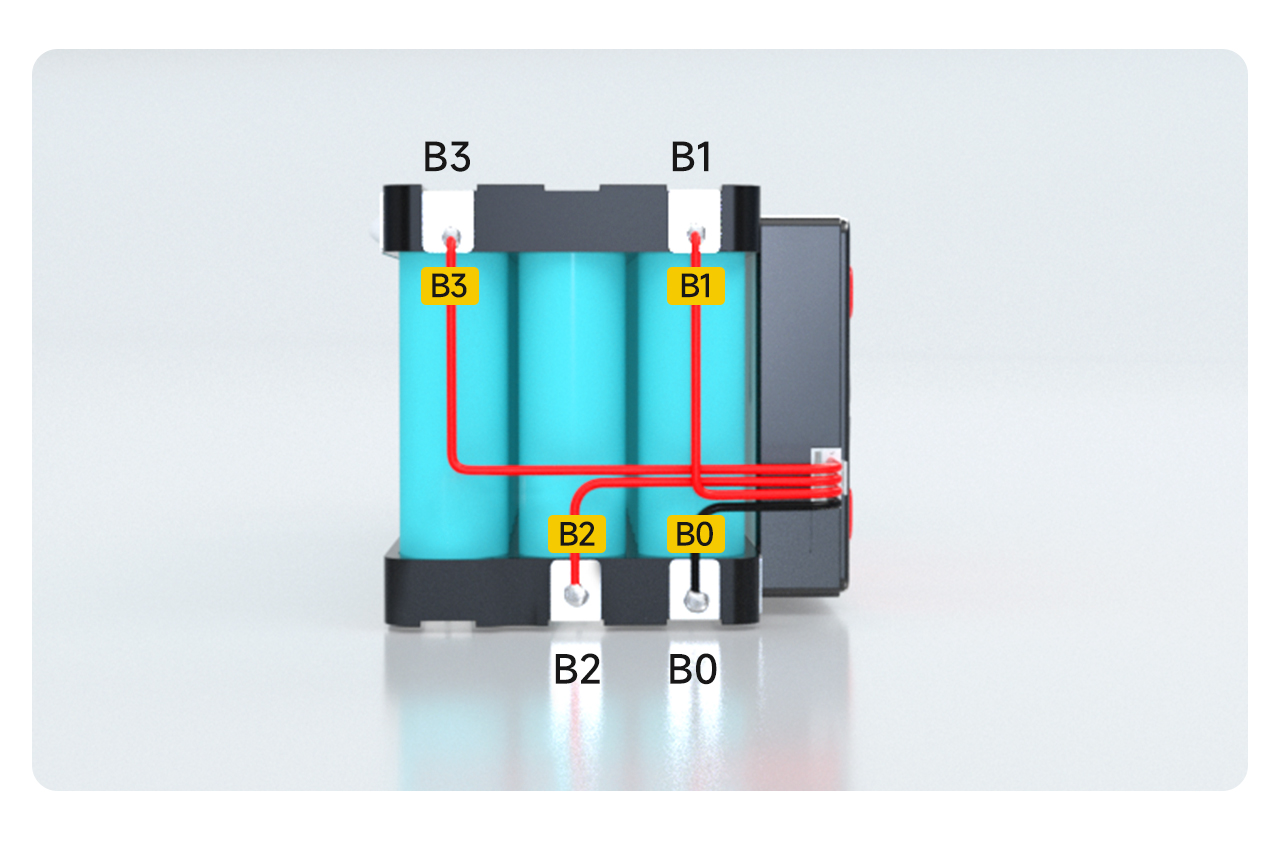

Ⅲসোল্ডারিং এবং ওয়্যারিং
1. তারের B0 ব্যাটারির B0 অবস্থানে সোল্ডার করা হয়।
2. তারের B1 ব্যাটারির B1 অবস্থানে সোল্ডার করা হয়।
3. তারের B2 ব্যাটারির B2 অবস্থানে সোল্ডার করা হয়।
4. তারের B3 ব্যাটারির B3 অবস্থানে সোল্ডার করা হয়।
Ⅳভোল্টেজ সনাক্তকরণ

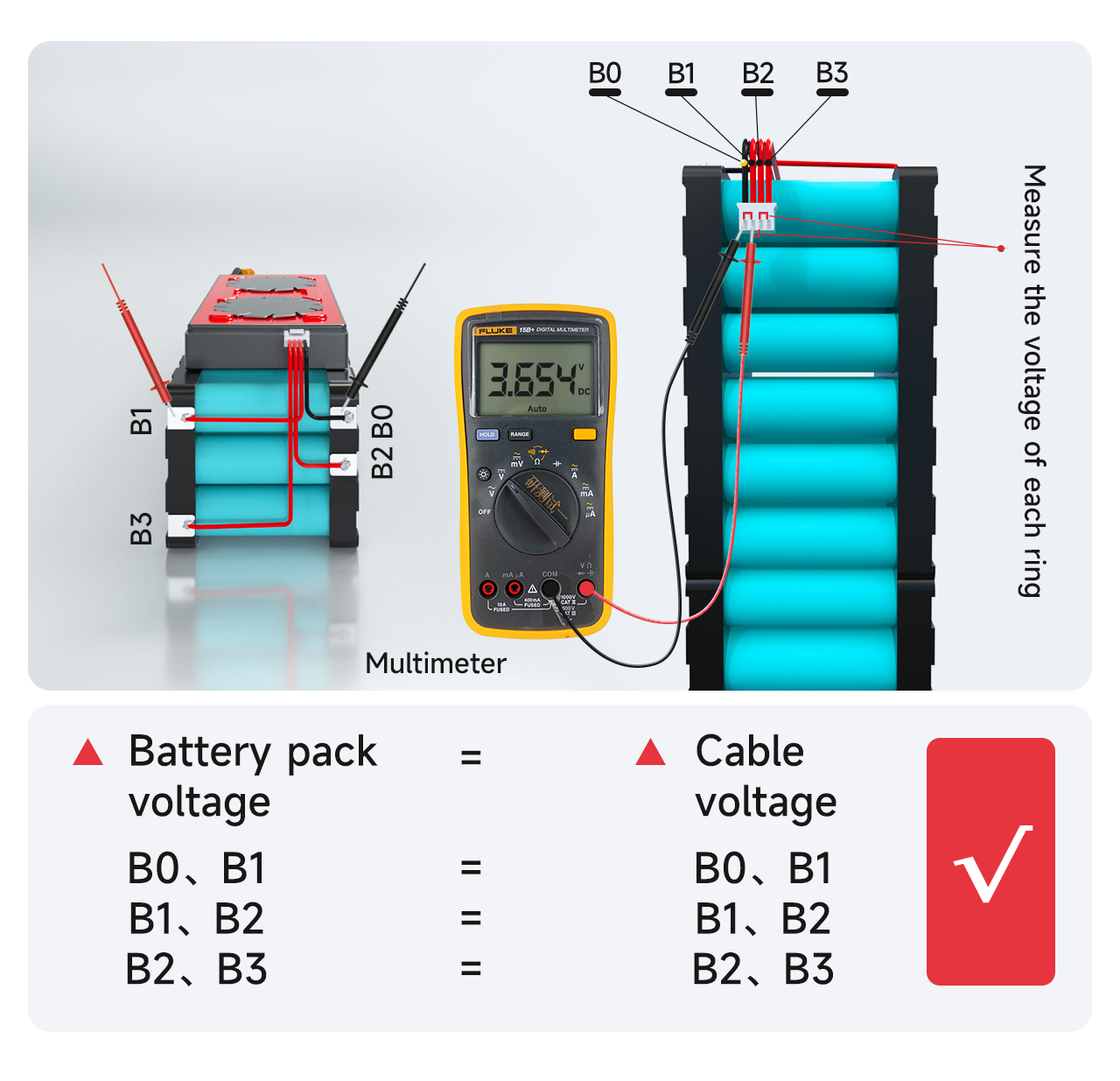

তারের দ্বারা সঠিক ভোল্টেজ সংগ্রহ করা হয়েছে তা নিশ্চিত করতে একটি মাল্টিমিটার দিয়ে সংলগ্ন তারের মধ্যে ভোল্টেজ পরিমাপ করুন।
B0 থেকে B1 ক্যাবলের ভোল্টেজ ব্যাটারি প্যাক B0 থেকে B1 এর ভোল্টেজের সমান কিনা তা পরিমাপ করুন।এটি সমান হলে, এটি প্রমাণ করে যে ভোল্টেজ সংগ্রহ সঠিক।যদি তা না হয় তবে এটি প্রমাণ করে যে সংগ্রহের লাইনটি দুর্বলভাবে ঢালাই করা হয়েছে এবং তারটি পুনরায় ঢালাই করা দরকার।সাদৃশ্য দ্বারা, অন্যান্য স্ট্রিংগুলির ভোল্টেজগুলি সঠিকভাবে সংগ্রহ করা হয়েছে কিনা তা পরিমাপ করুন।
2. প্রতিটি স্ট্রিংয়ের ভোল্টেজের পার্থক্য 1V এর বেশি হওয়া উচিত নয়।যদি এটি 1V অতিক্রম করে, এর মানে হল যে তারের সাথে একটি সমস্যা আছে এবং সনাক্তকরণের জন্য আপনাকে পূর্ববর্তী পদক্ষেপটি পুনরাবৃত্তি করতে হবে।
Ⅴপৃরোটেকশন বোর্ডের গুণমান সনাক্তকরণ
!সুরক্ষা বোর্ডে প্লাগ করার আগে সর্বদা সঠিক ভোল্টেজ সনাক্ত করা হয়েছে তা নিশ্চিত করুন!

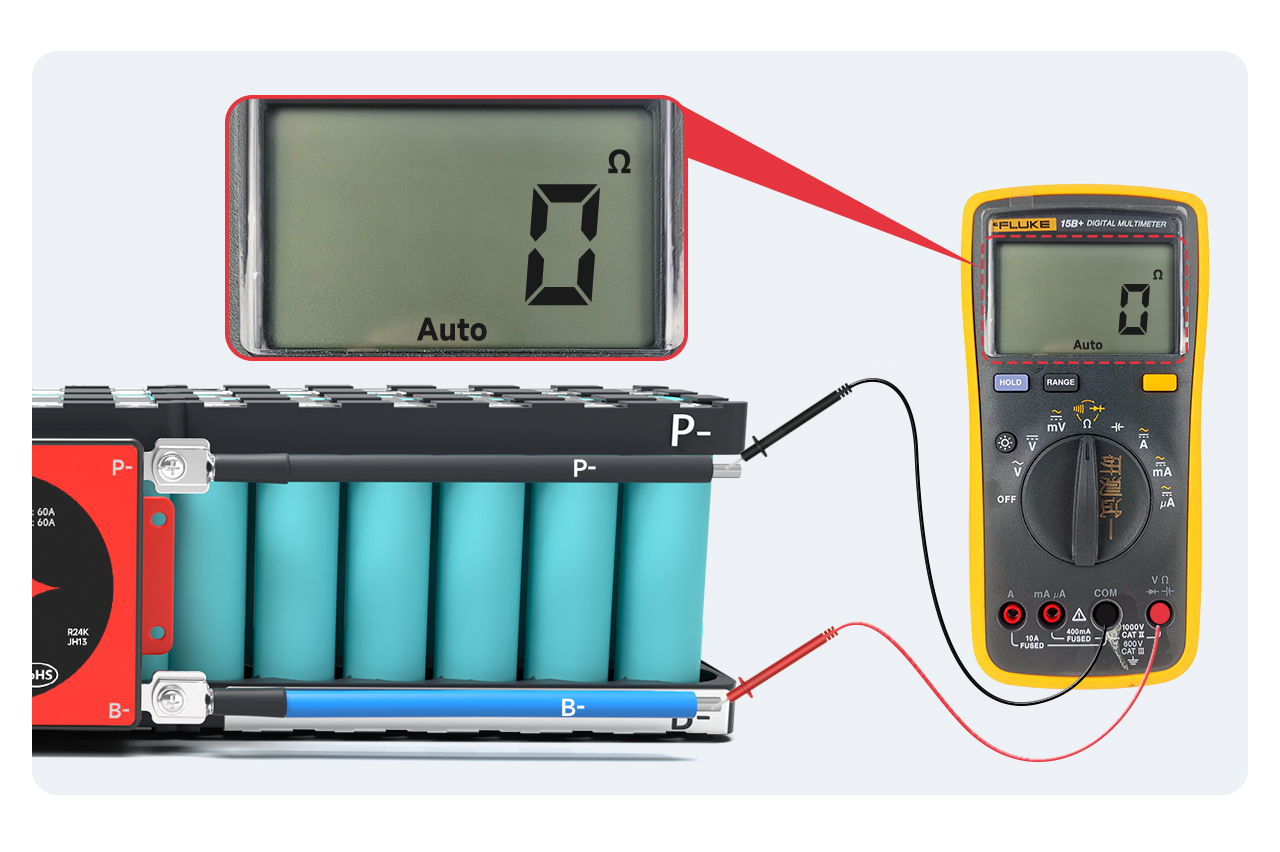

মাল্টিমিটারকে অভ্যন্তরীণ প্রতিরোধের স্তরে সামঞ্জস্য করুন এবং B- এবং P- এর মধ্যে অভ্যন্তরীণ প্রতিরোধ পরিমাপ করুন।অভ্যন্তরীণ প্রতিরোধের সাথে সংযুক্ত থাকলে, এটি প্রমাণ করে যে সুরক্ষা বোর্ডটি ভাল।
দ্রষ্টব্য: আপনি অভ্যন্তরীণ প্রতিরোধের মান দেখে পরিবাহী বিচার করতে পারেন।অভ্যন্তরীণ প্রতিরোধের মান হল 0Ω, যার অর্থ পরিবাহী।মাল্টিমিটারের ত্রুটির কারণে, সাধারণত, 10mΩ এর কম মানে পরিবাহী;আপনি মাল্টিমিটারকে বুজারে সামঞ্জস্য করতে পারেন।একটা বিপিং শব্দ শোনা যায়।
বিঃদ্রঃ:
1. একটি নরম সুইচ সহ প্রতিরক্ষামূলক বোর্ডকে সুইচ বন্ধ করার সময় সুইচের সঞ্চালনের দিকে মনোযোগ দিতে হবে।
2. যদি সুরক্ষা বোর্ড পরিচালনা না করে, অনুগ্রহ করে পরবর্তী পদক্ষেপটি বন্ধ করুন এবং প্রক্রিয়াকরণের জন্য বিক্রয় কর্মীদের সাথে যোগাযোগ করুন৷
Ⅵআউটপুট লাইন সংযোগ করুন

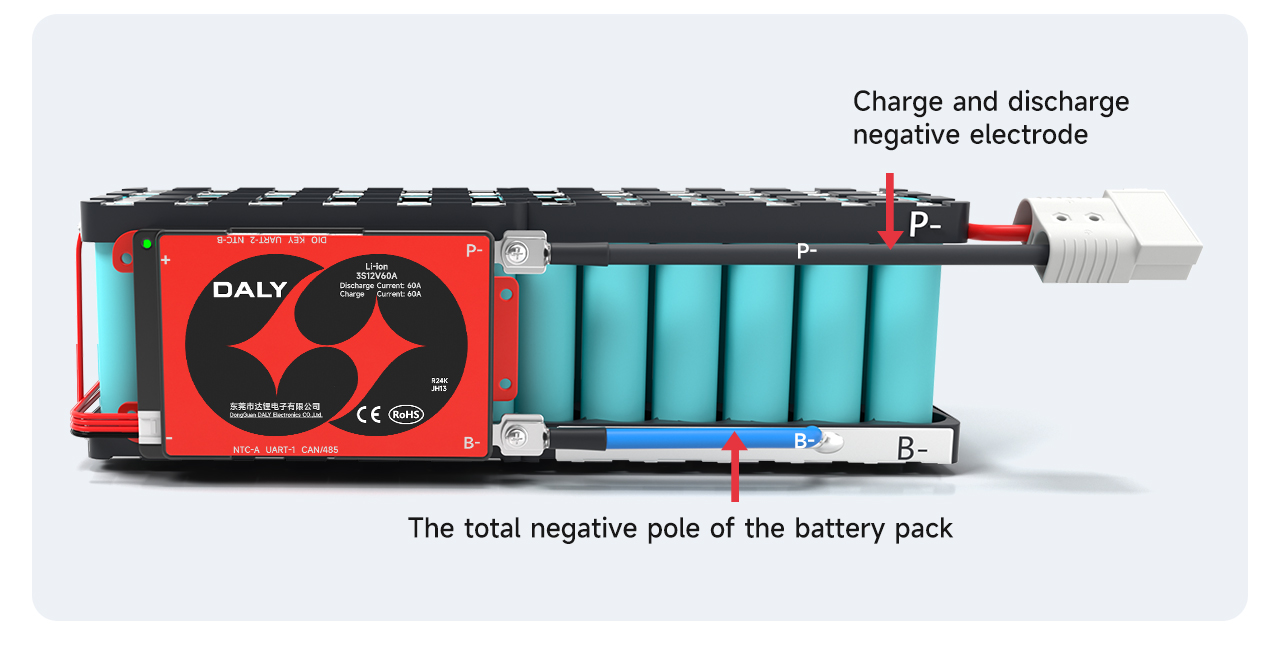

সুরক্ষা বোর্ড স্বাভাবিক আছে তা নিশ্চিত করার পরে, সুরক্ষা বোর্ডের নীল বি-তারকে ব্যাটারি প্যাকের মোট ঋণাত্মক B-তে সোল্ডার করুন।সুরক্ষা বোর্ডের পি-লাইনটি চার্জ এবং স্রাবের নেতিবাচক মেরুতে সোল্ডার করা হয়।

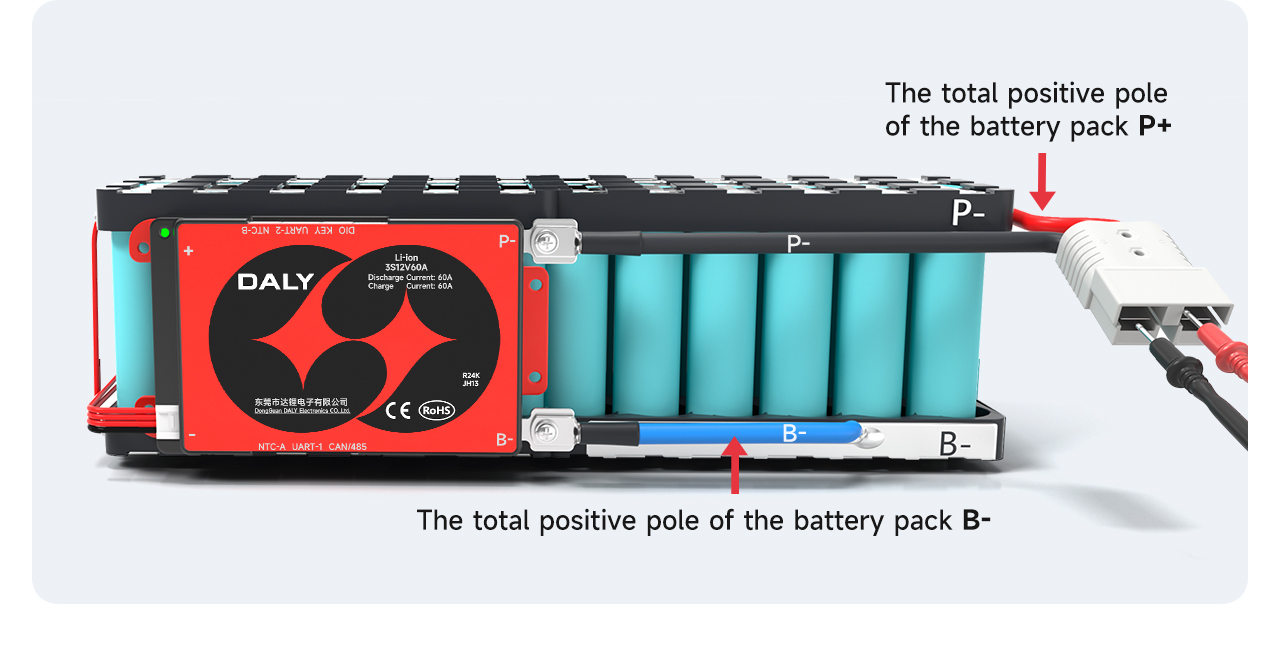

ঢালাইয়ের পরে, অতিরিক্ত সুরক্ষা বোর্ডের ভোল্টেজ ব্যাটারি ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন।
দ্রষ্টব্য: স্প্লিট সুরক্ষা বোর্ডের চার্জিং পোর্ট এবং ডিসচার্জ পোর্ট আলাদা করা হয়েছে, এবং অতিরিক্ত সি-লাইন (সাধারণত হলুদ দ্বারা নির্দেশিত) চার্জারের নেতিবাচক মেরুতে সংযুক্ত করা প্রয়োজন;পি-লাইনটি স্রাবের নেতিবাচক মেরুতে সংযুক্ত।

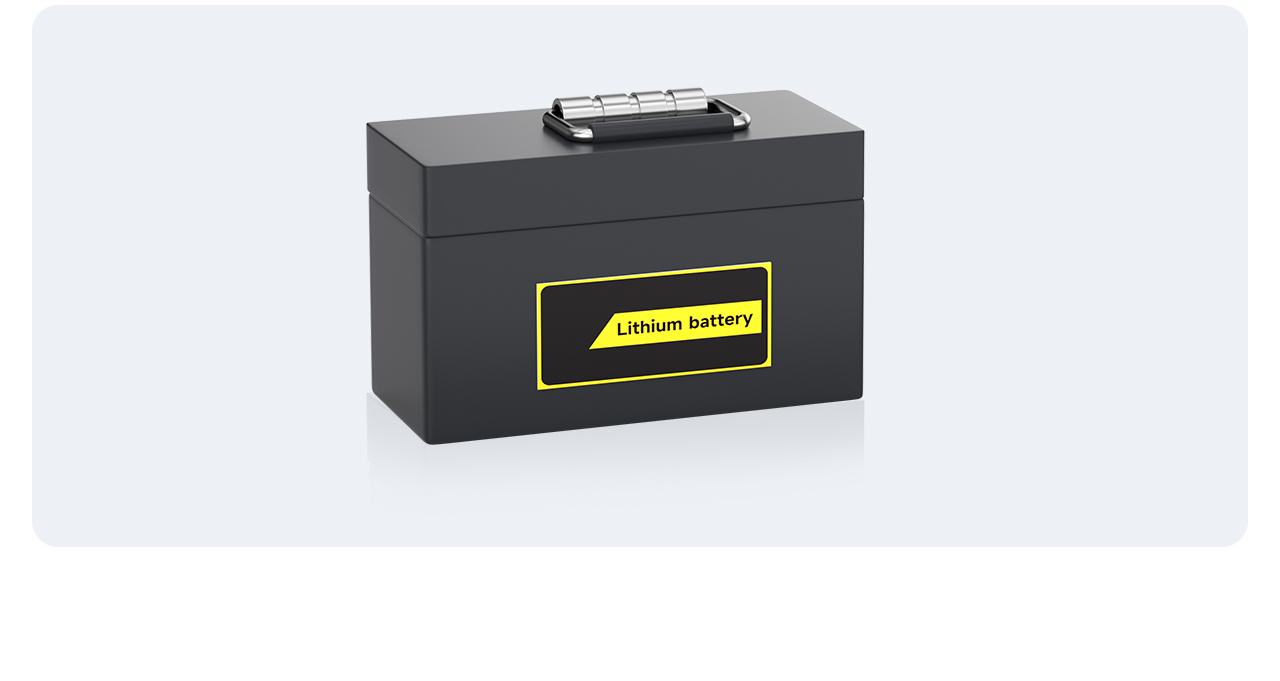

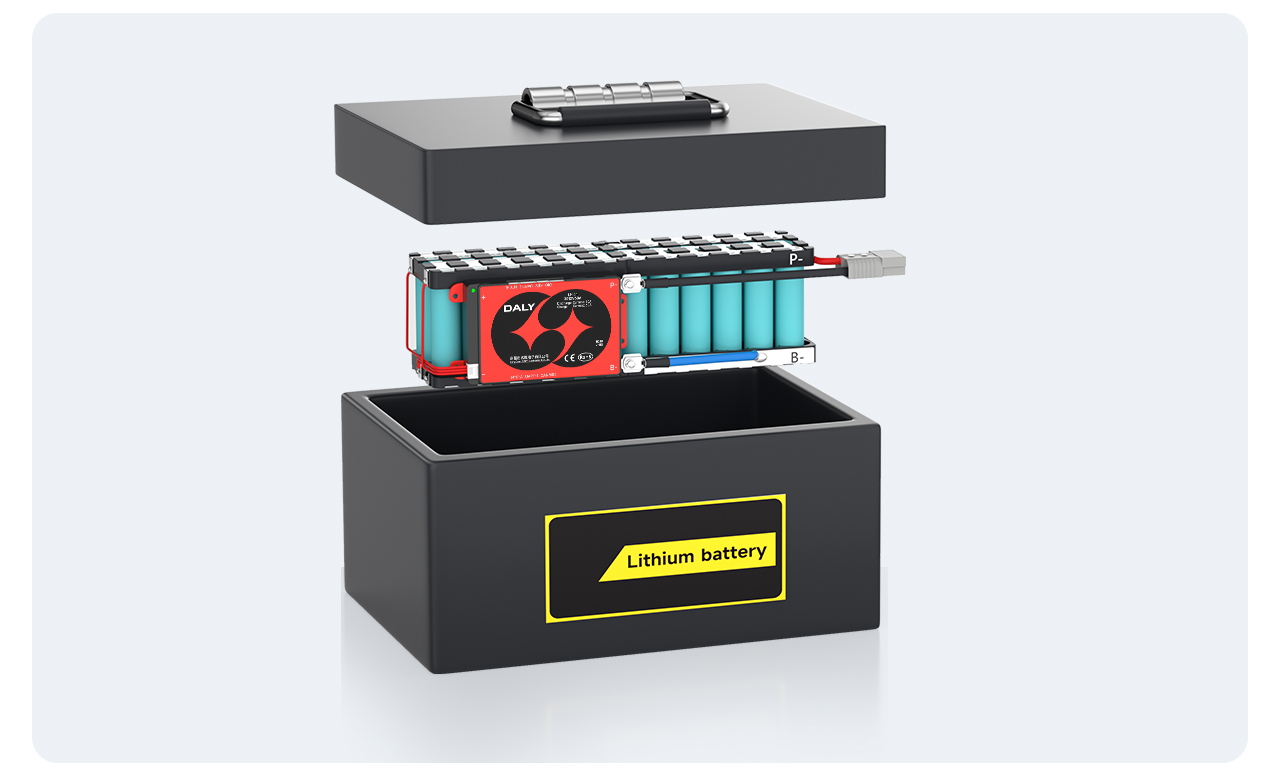

অবশেষে, ব্যাটারি প্যাকটি ব্যাটারি বাক্সের ভিতরে রাখুন, এবং একটি সমাপ্ত ব্যাটারি প্যাক একত্রিত হয়।
