স্ট্যান্ডার্ড এবং স্মার্ট 7 এস বিএমএস তারের টিউটোরিয়াল
একটি 7 নিনএস 12 পিউদাহরণ হিসাবে 18650 ব্যাটারি প্যাক

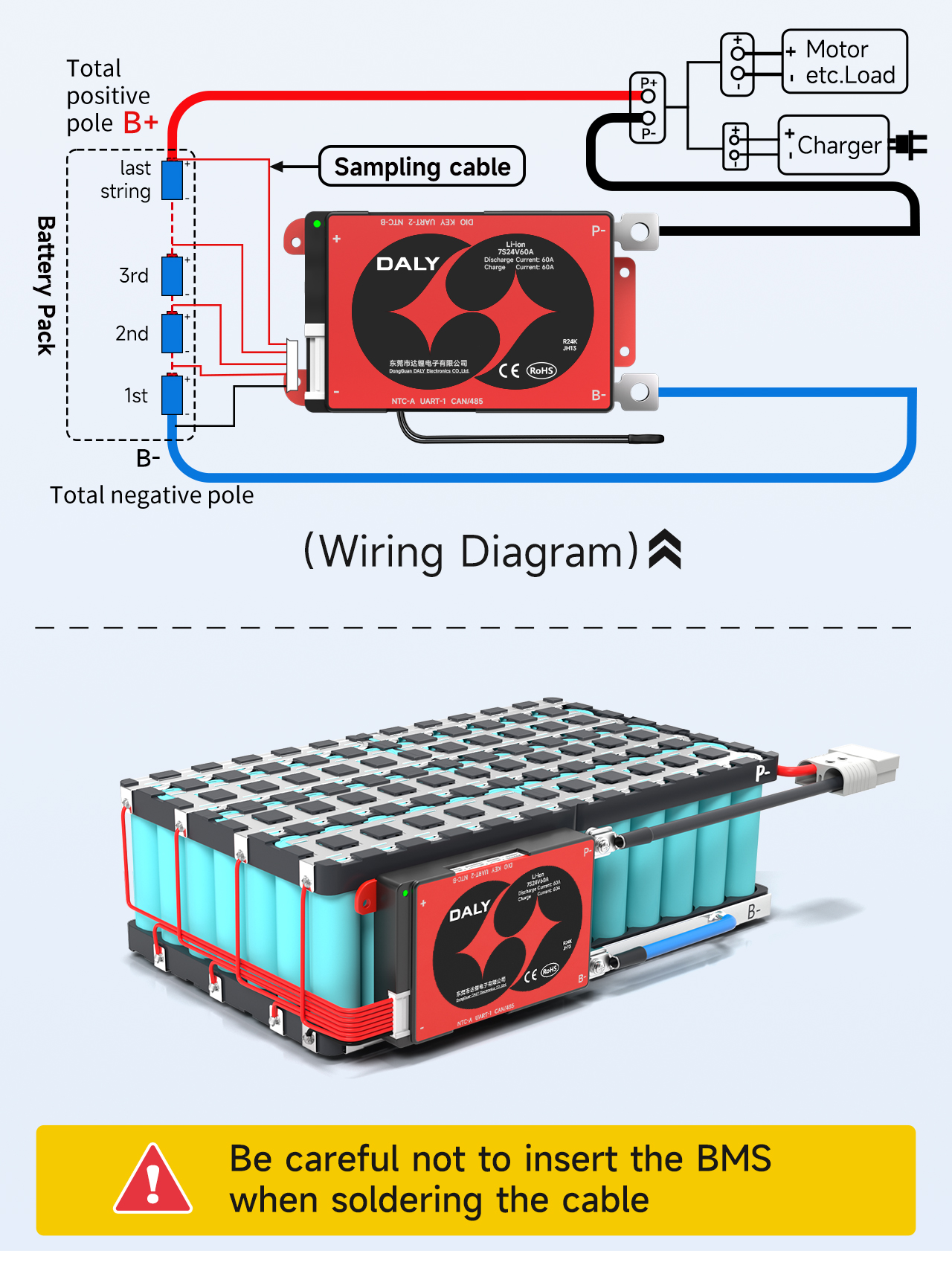

তারের সোল্ডার করার সময় প্রতিরক্ষামূলক বোর্ড সন্নিবেশ না করার বিষয়ে সতর্ক থাকুন।

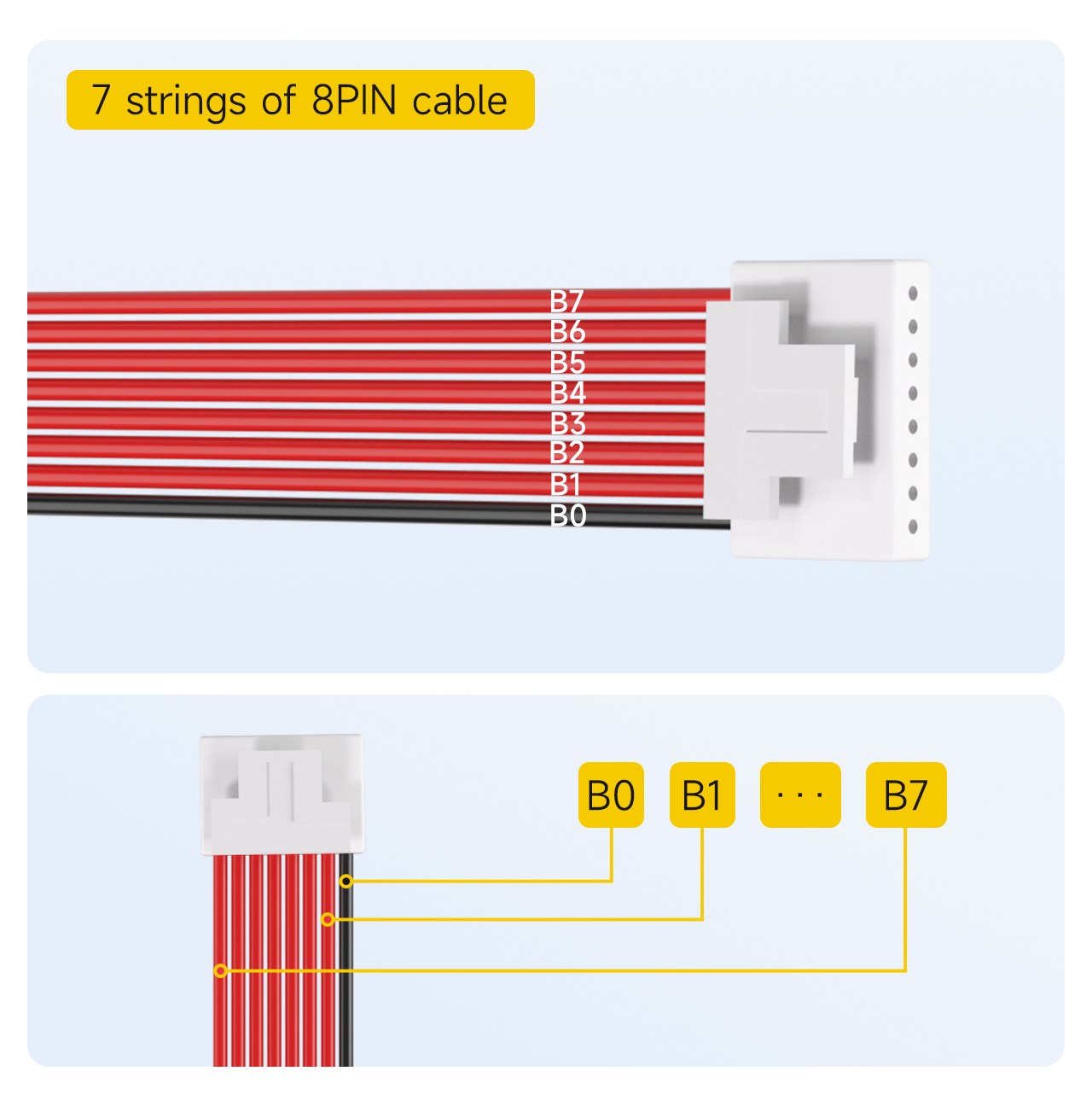

Ⅰ। স্যাম্পলিং লাইনের ক্রম চিহ্নিত করুন
সাথে 7 এস বিএমএস8পিন কেবল
দ্রষ্টব্য: জন্য ডিফল্ট স্যাম্পলিং কেবল7স্ট্রিং সুরক্ষা বোর্ড কনফিগারেশন হয়8পিন।
1। কালো কেবলটিকে বি 0 হিসাবে চিহ্নিত করুন।
2। কালো কেবলের পাশের প্রথম লাল কেবলটি বি 1 হিসাবে চিহ্নিত করা হয়েছে।
... (এবং তাই, ক্রমানুসারে চিহ্নিত)
8। শেষ লাল কেবল অবধি, খ হিসাবে চিহ্নিত7.

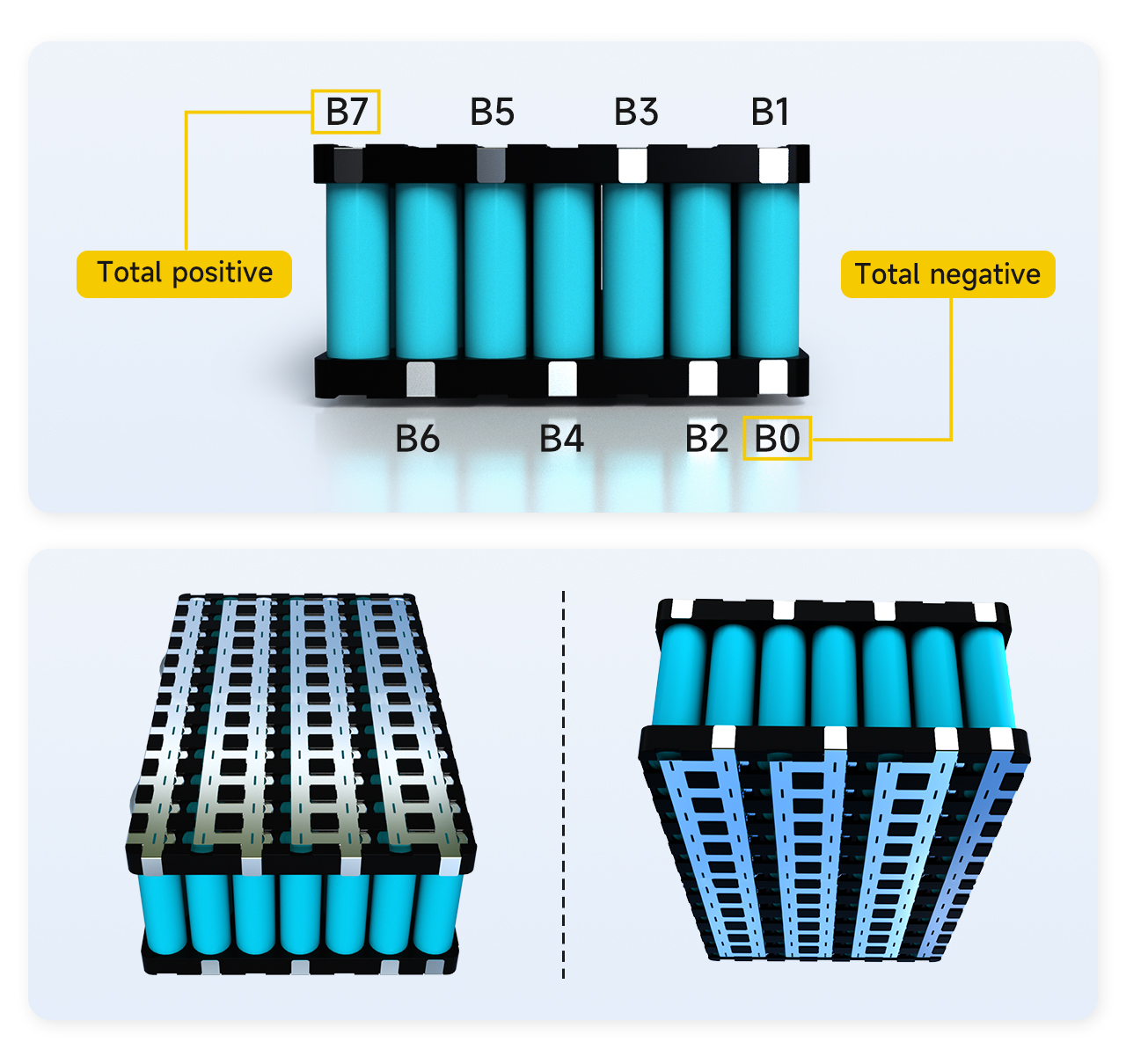

Ⅱ।ব্যাটারি ওয়েল্ডিং পয়েন্টগুলির ক্রম চিহ্নিত করুন
তারের সংশ্লিষ্ট ওয়েল্ডিং পয়েন্টের অবস্থানটি সন্ধান করুন, প্রথমে ব্যাটারির সাথে সম্পর্কিত পয়েন্টের অবস্থানটি চিহ্নিত করুন।
1। ব্যাটারি প্যাকের মোট নেতিবাচক মেরু বি 0 হিসাবে চিহ্নিত করা হয়েছে।
2। ব্যাটারির প্রথম স্ট্রিংয়ের ইতিবাচক মেরু এবং ব্যাটারির দ্বিতীয় স্ট্রিংয়ের নেতিবাচক মেরুর মধ্যে সংযোগ বি 1 হিসাবে চিহ্নিত করা হয়েছে।
3। ব্যাটারির দ্বিতীয় স্ট্রিংয়ের ইতিবাচক মেরু এবং ব্যাটারির তৃতীয় স্ট্রিংয়ের নেতিবাচক মেরুর মধ্যে সংযোগ বি 2 হিসাবে চিহ্নিত করা হয়েছে।
... (এবং তাই)
7। এর ইতিবাচক মেরু মধ্যে সংযোগ6থ্রি ব্যাটারি স্ট্রিং এবং এর নেতিবাচক মেরু7থ্রি ব্যাটারি স্ট্রিং বি হিসাবে চিহ্নিত করা হয়েছে6.
8। 7 তম ব্যাটারি স্ট্রিংয়ের ইতিবাচক ইলেক্ট্রোড বি 7 হিসাবে চিহ্নিত করা হয়েছে।
দ্রষ্টব্য: ব্যাটারি প্যাকটিতে মোট 7 টি স্ট্রিং রয়েছে বলে বি 7 ব্যাটারি প্যাকের মোট ইতিবাচক মেরুও। যদি বি 7 ব্যাটারি প্যাকের মোট ইতিবাচক পর্যায় না হয় তবে এটি প্রমাণ করে যে চিহ্নিতকরণের ক্রমটি ভুল, এবং এটি অবশ্যই পরীক্ষা করে দেখতে হবে এবং আবার চিহ্নিত করা উচিত।

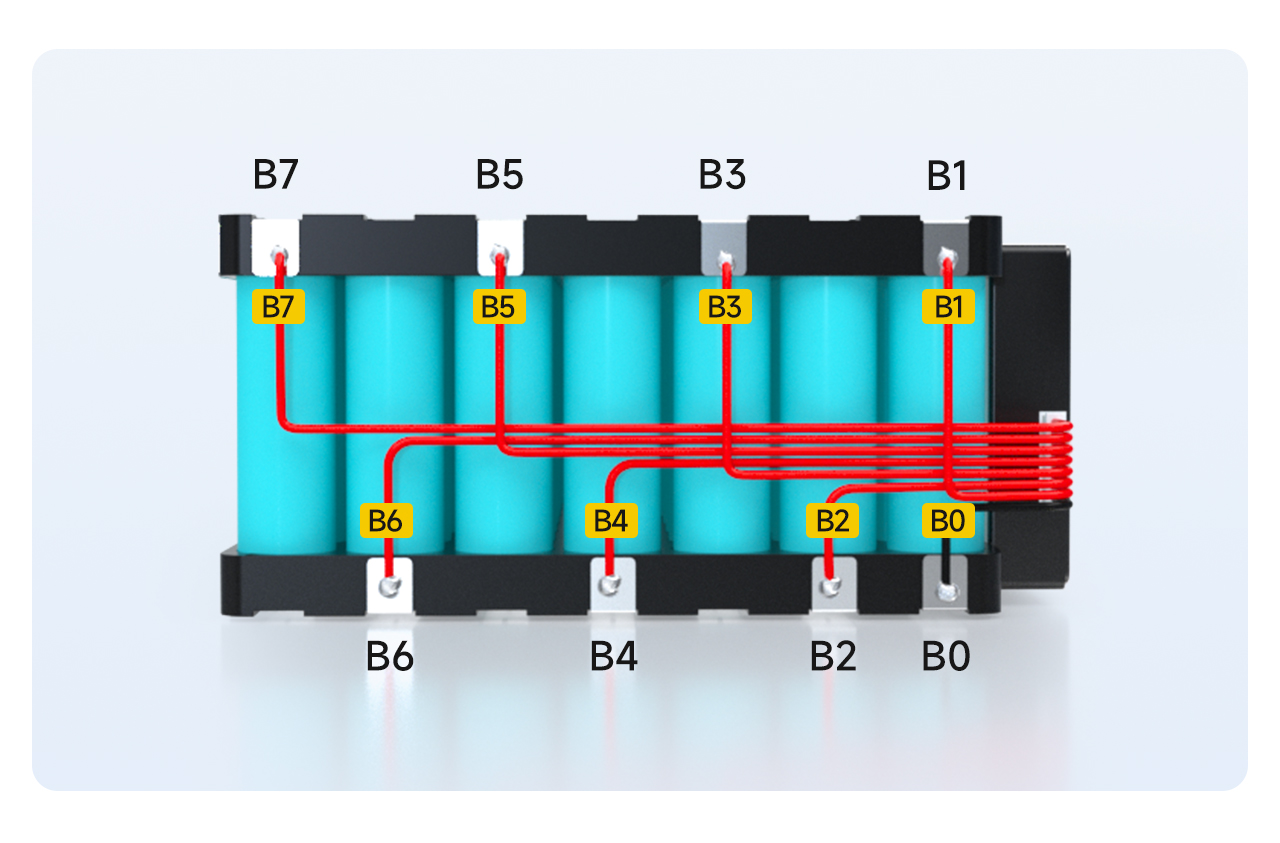

Ⅲ।সোল্ডারিং এবং ওয়্যারিং
1। তারের বি 0 ব্যাটারির B0 অবস্থানে সোল্ডার করা হয়।
2। কেবল বি 1 ব্যাটারির বি 1 অবস্থানে সোল্ডার করা হয়।
... (এবং তাই, ক্রমানুসারে ld ালাই)
8। তারের বি 7 ব্যাটারির বি 7 অবস্থানে সোল্ডার করা হয়।

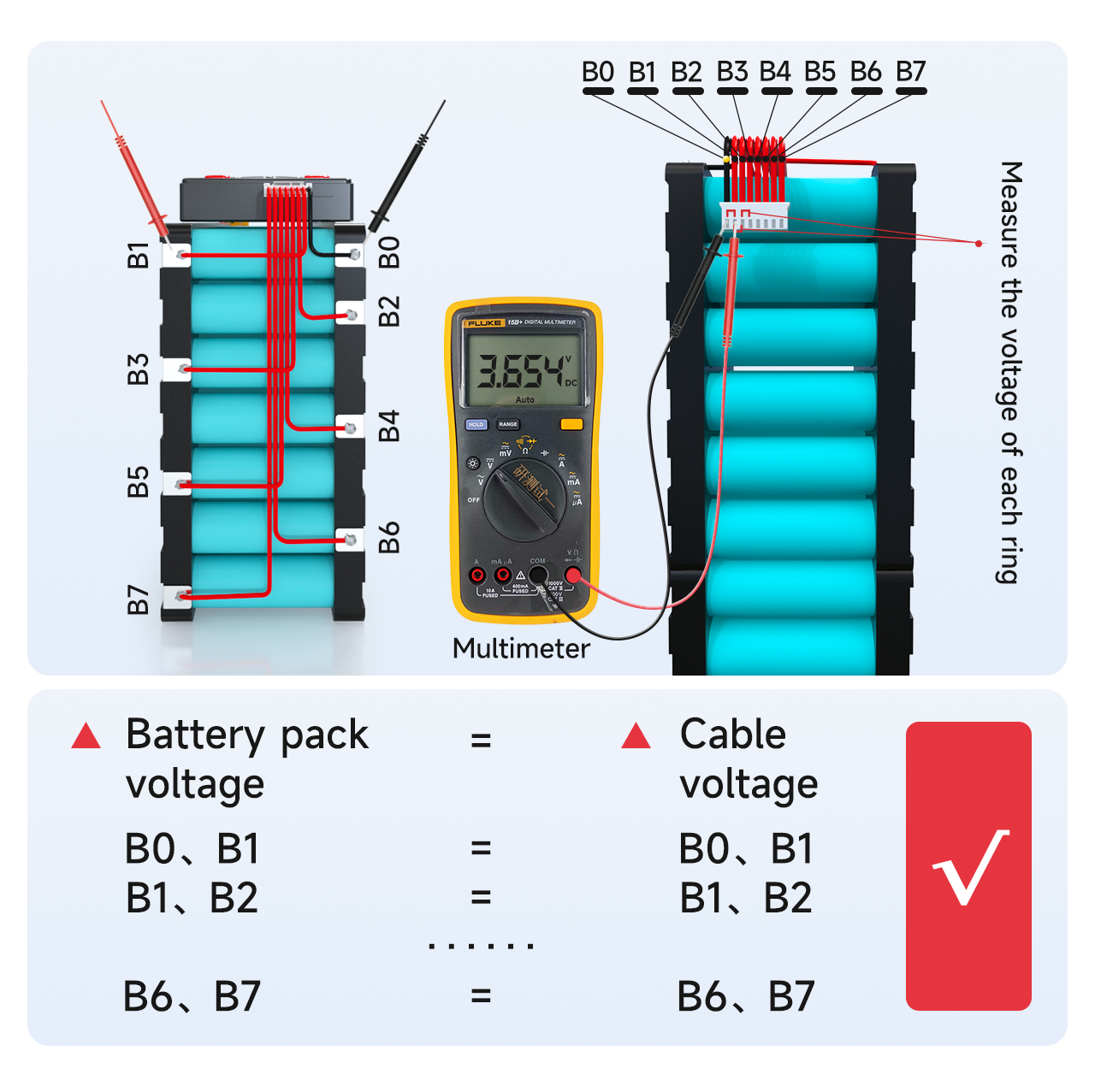

Ⅳ। Vওল্টেজ সনাক্তকরণ
তারগুলি দ্বারা সঠিক ভোল্টেজ সংগ্রহ করা হয়েছে তা নিশ্চিত করার জন্য একটি মাল্টিমিটার সহ সংলগ্ন কেবলগুলির মধ্যে ভোল্টেজ পরিমাপ করুন।
তারের বি 0 থেকে বি 1 এর ভোল্টেজ ব্যাটারি প্যাক বি 0 থেকে বি 1 এর ভোল্টেজের সমান কিনা তা পরিমাপ করুন। যদি এটি সমান হয় তবে এটি প্রমাণ করে যে ভোল্টেজ সংগ্রহটি সঠিক। যদি তা না হয় তবে এটি প্রমাণ করে যে সংগ্রহের রেখাটি দুর্বলভাবে ld ালাই করা হয়েছে এবং কেবলটি পুনরায় ঝালাই করা দরকার। উপমা অনুসারে, অন্যান্য স্ট্রিংগুলির ভোল্টেজগুলি সঠিকভাবে সংগ্রহ করা হয় কিনা তা পরিমাপ করুন।
2। প্রতিটি স্ট্রিংয়ের ভোল্টেজের পার্থক্য 1V এর বেশি হওয়া উচিত নয়। যদি এটি 1V ছাড়িয়ে যায় তবে এর অর্থ হ'ল তারের সাথে সমস্যা আছে এবং আপনাকে সনাক্তকরণের জন্য পূর্ববর্তী পদক্ষেপটি পুনরাবৃত্তি করতে হবে।
Ⅴ.পিঘূর্ণন বোর্ডের গুণমান সনাক্তকরণ
আর! সুরক্ষা বোর্ডে প্লাগ করার আগে সর্বদা সঠিক ভোল্টেজ সনাক্ত করা হয়েছে তা নিশ্চিত করুন!

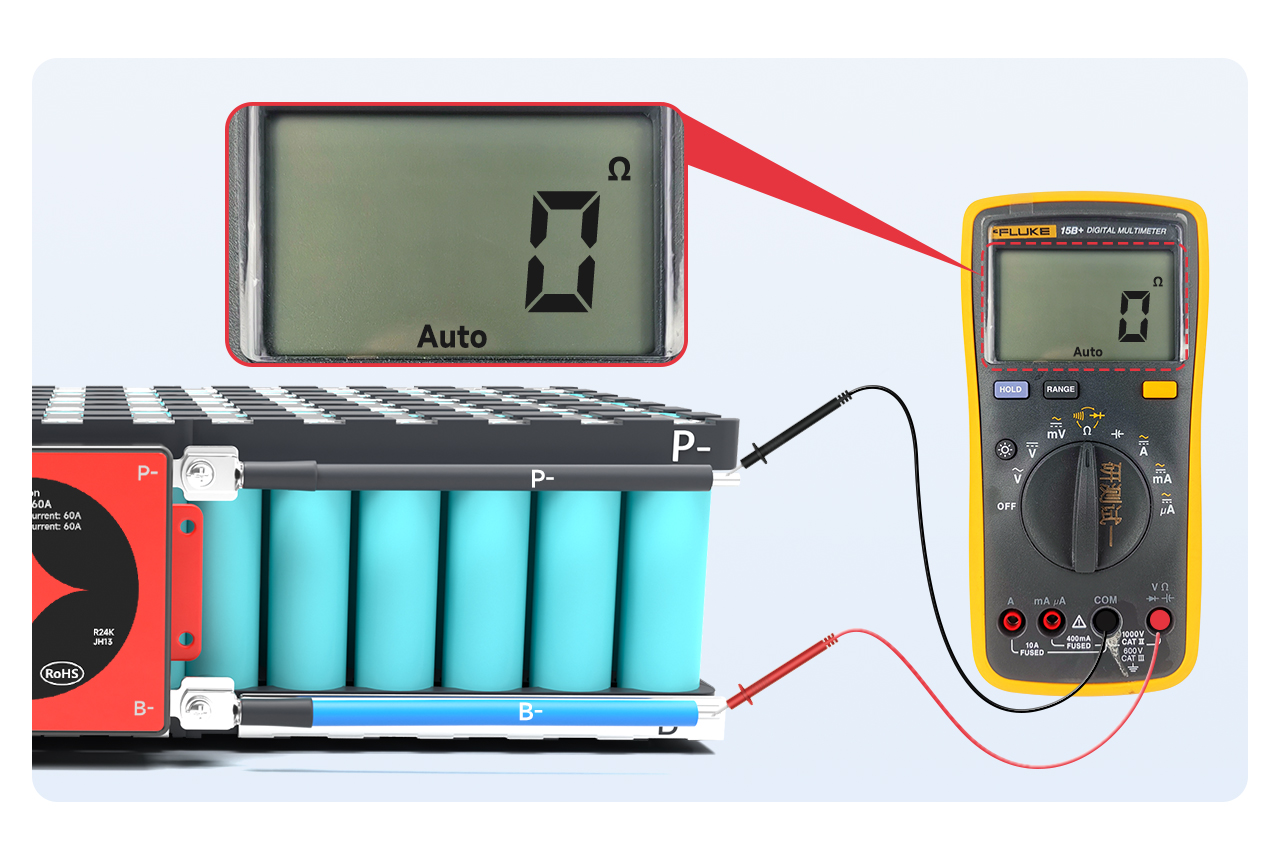

অভ্যন্তরীণ প্রতিরোধের স্তরে মাল্টিমিটারটি সামঞ্জস্য করুন এবং বি- এবং পি- এর মধ্যে অভ্যন্তরীণ প্রতিরোধের পরিমাপ করুন। যদি অভ্যন্তরীণ প্রতিরোধের সংযুক্ত থাকে তবে এটি প্রমাণ করে যে সুরক্ষা বোর্ড ভাল।
দ্রষ্টব্য: আপনি অভ্যন্তরীণ প্রতিরোধের মানটি দেখে বাহনকে বিচার করতে পারেন। অভ্যন্তরীণ প্রতিরোধের মান 0Ω, যার অর্থ বাহন। মাল্টিমিটারের ত্রুটির কারণে,সাধারণত10MΩ এর চেয়ে কম অর্থ বাহন; আপনি বুজারের সাথে মাল্টিমিটারটিও সামঞ্জস্য করতে পারেন। একটি বীপিং শব্দ শোনা যায়।
দ্রষ্টব্য:
1। নরম স্যুইচযুক্ত প্রতিরক্ষামূলক বোর্ডকে স্যুইচটি বন্ধ হয়ে গেলে স্যুইচটি চালানোর দিকে মনোযোগ দিতে হবে।
2। যদি সুরক্ষা বোর্ড পরিচালনা না করে তবে দয়া করে পরবর্তী পদক্ষেপটি বন্ধ করুন এবং প্রসেসিংয়ের জন্য বিক্রয় কর্মীদের সাথে যোগাযোগ করুন।
Ⅵ।আউটপুট লাইন সংযুক্ত করুন

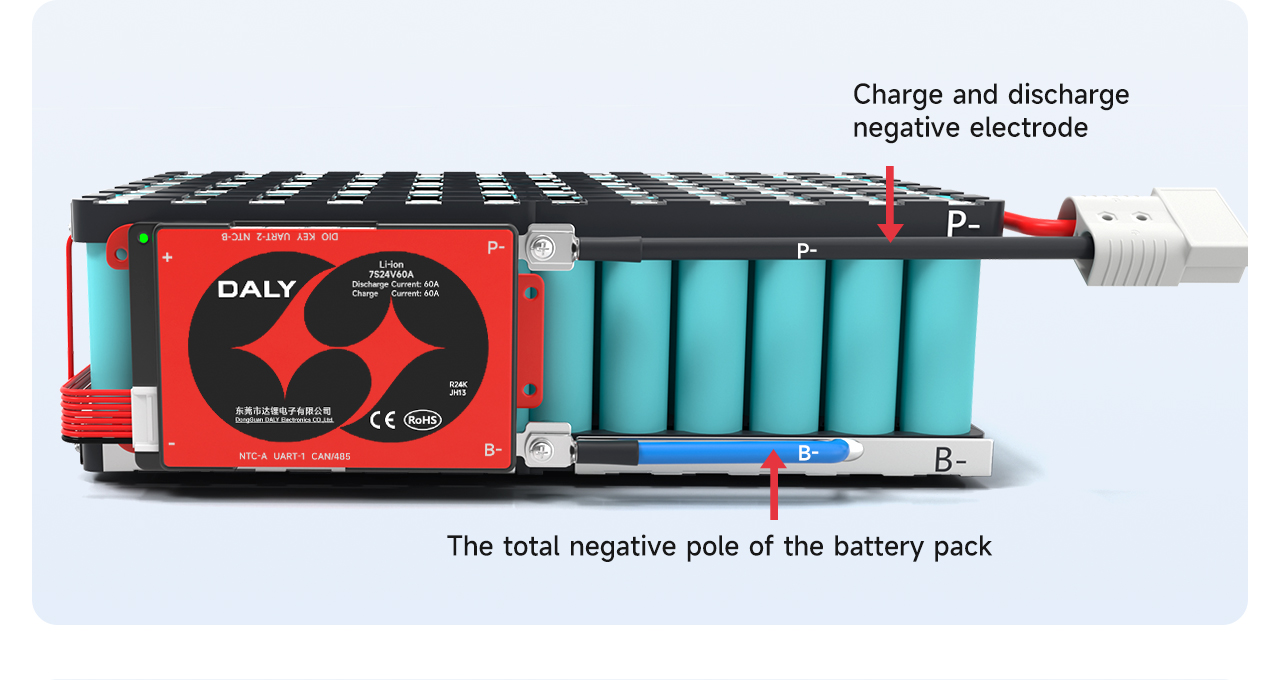

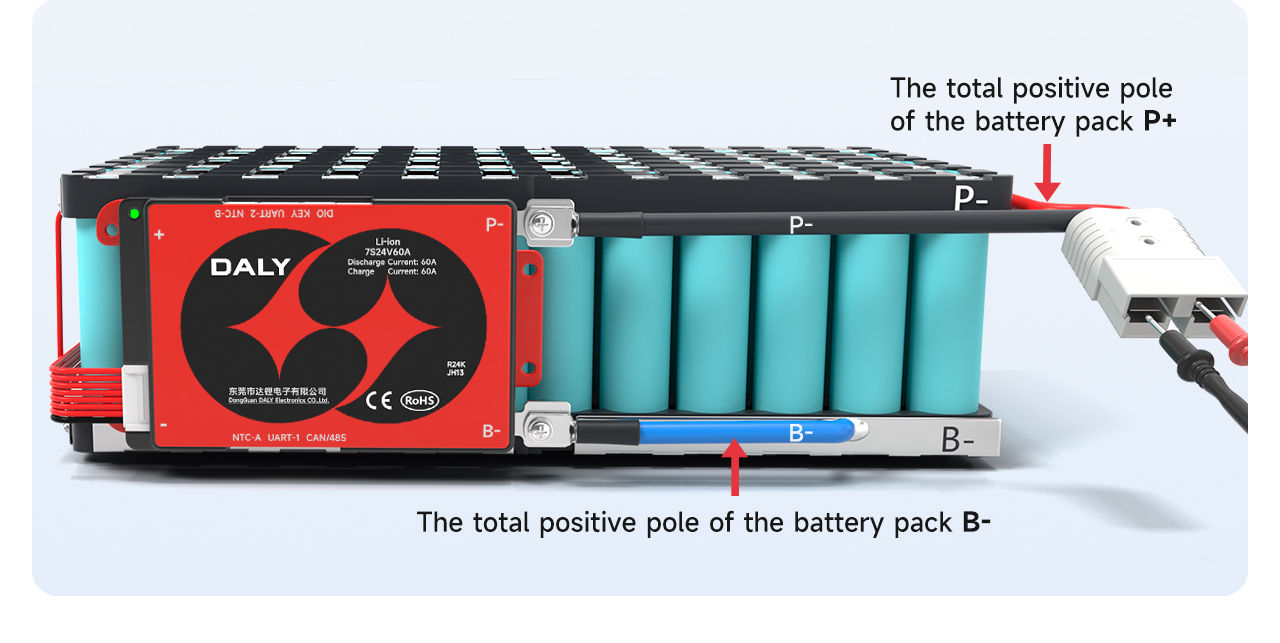

সুরক্ষা বোর্ডটি স্বাভাবিক কিনা তা নিশ্চিত করার পরে, ব্যাটারি প্যাকের মোট নেতিবাচক বি-তে সুরক্ষা বোর্ডে নীল বি-ওয়্যার সোল্ডার করুন। সুরক্ষা বোর্ডের পি-লাইন চার্জ এবং স্রাবের নেতিবাচক মেরুতে সোল্ডার করা হয়।
ওয়েল্ডিংয়ের পরে, ওভারপ্রোটেকশন বোর্ডের ভোল্টেজ ব্যাটারি ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করে দেখুন।
দ্রষ্টব্য: স্প্লিট প্রোটেকশন বোর্ডের চার্জিং পোর্ট এবং স্রাব পোর্ট পৃথক করা হয়েছে এবং অতিরিক্ত সি-লাইন (সাধারণত হলুদ দ্বারা নির্দেশিত) চার্জারের নেতিবাচক মেরুতে সংযুক্ত হওয়া দরকার; পি-লাইন স্রাবের নেতিবাচক মেরুতে সংযুক্ত।

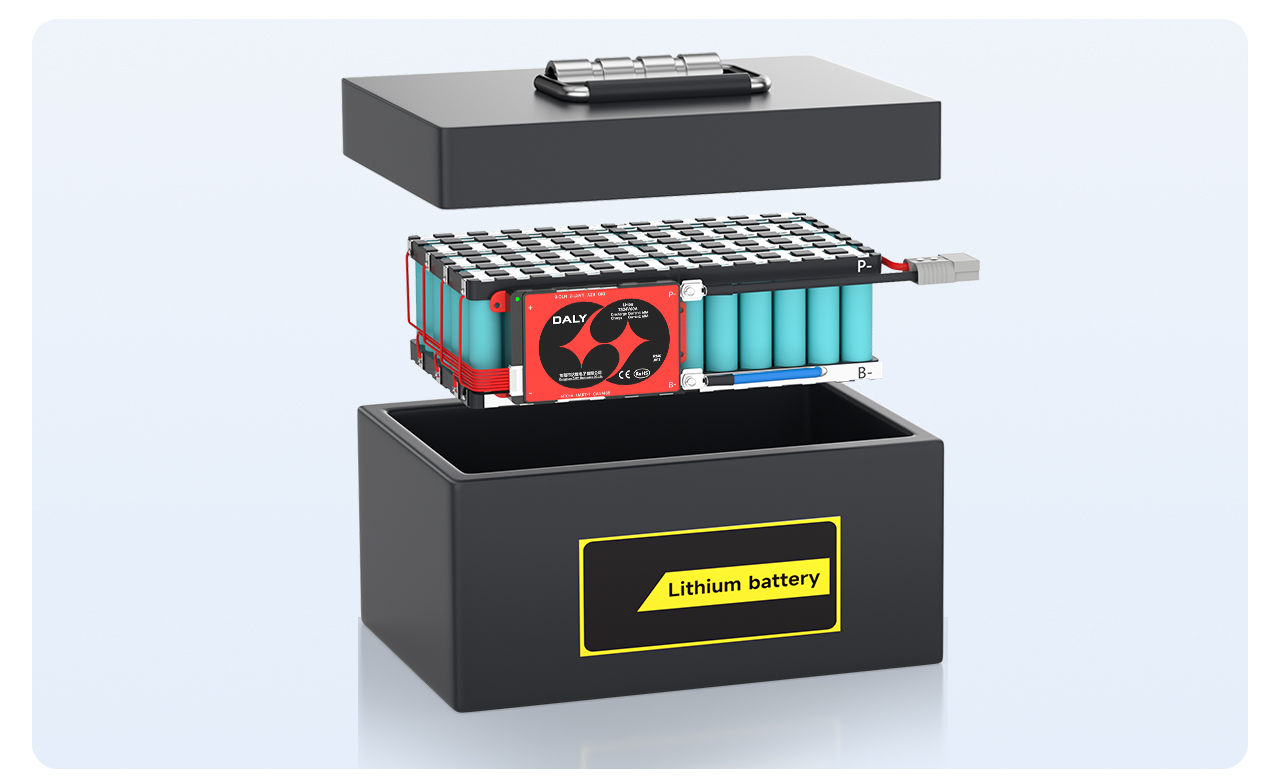

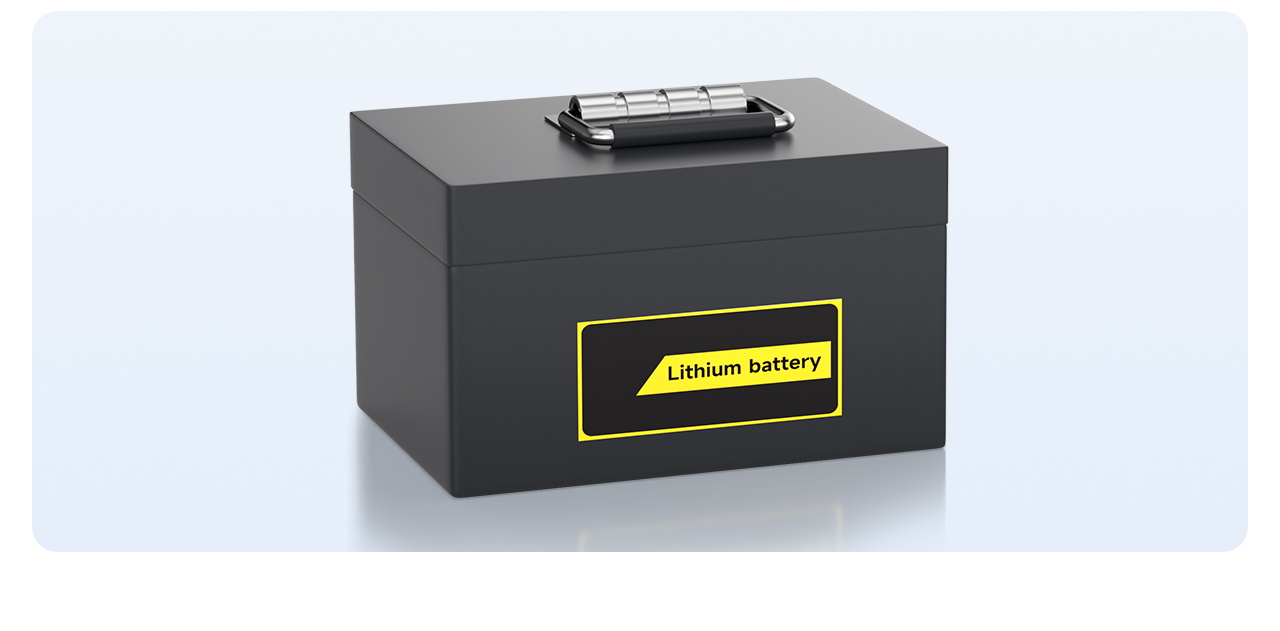

অবশেষে, ব্যাটারি প্যাকটি ব্যাটারি বাক্সের ভিতরে রাখুন এবং একটি সমাপ্ত ব্যাটারি প্যাকটি একত্রিত করা হয়।
